氧气蝶阀-工洲阀门台湾品质

一、产品[氧气蝶阀]的详细资料：

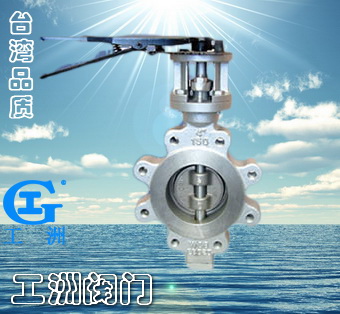

产品名称：氧气蝶阀

产品特点：氧气阀作为冶金工业中输送氧气管路上的启闭装置，较其它通用阀门相比有许多特别严格的要求。因为氧气属易燃易爆危险品，所以必需防泄漏，防静电，防火花，以避免发生事故。在结构上，设计为：阀瓣启闭时阀杆只升降而不转动，有效地降低了密封副磨损、填料磨损和上密封磨损；侧法兰上装有接地螺钉，避免产生静电火花；阀杆外露部分用有机玻璃密闭封盖，用以防尘防油。技术参数阀体材质 1Cr18Ni9Ti 公称压力PN(MPa) 2.5 公称通径DN(mm) 15-400 性能描述特点具有密封性能好，操作轻便灵活，安全可靠，使用寿命长等优点。

二、阀体：

阀体: WCB,ZG1Crl8Ni9Ti,CF8(304),CF3(304L),ZG1Crl8Ni12M02Ti,CF8M(316),CF3M(316L)。
球体、阀杆：2Cr13,1Crl8Ni9Ti,0Crl8Ni9(304),00Cr19Ni11(304L),1Crl8Ni12M02Ti, 0CrlTNi12M02(316),00Cr17Ni14M02(316L)。密封圈：聚四氟乙烯，对位聚

三、主要技术参数：

公称通径	DN(mm)	50~150
公称压力	PN(MPa)	1.0	1.6	2.5
试验压力 Ps(MPa)	强度试验	1.5	2.4	3.75
	密封试验	1.1	1.76	2.75
	气密封试验	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	-40℃~600℃

四、主要零件的材质：

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

五、DY71H-10P系列对夹式弹性硬密封蝶阀：

公称通径		结构长度（标准值）	外形尺寸（参考值）			法兰尺寸和螺栓孔尺寸（标准值）
公称通径		结构长度（标准值）	外形尺寸（参考值）			1.0MPa			1.6MPa			2.5MPa
毫米	英寸	L	L2	H	H1	D1	Z-d	a	D1	Z-d	a	D1	Z-d	a
50	2	43	265	330	250	125	4-18	90°	125	4-18	90°	125	4-18	90°
65	2 1/2	46	265	362	267	145	4-18	90°	145	4-18	90°	145	4-18	90°
80	3	49	320	375	275	160	8-18	45°	160	8-18	45°	160	8-18	45°
100	4	56	320	410	295	180	8-18	45°	180	8-18	45°	190	8-22	45°
125	5	64	340	425	305	210	8-18	45°	210	8-18	45°	220	8-26	45°
150	6	70	390	465	320	240	8-22	45°	240	8-22	45°	250	8-26	45°

订货须知：
一、①氧气蝶阀产品名称与型号②氧气蝶阀口径③氧气蝶阀是否带附件二、若已经由设计单位选定公司的氧气蝶阀型号，请按氧气蝶阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
