一、概述：

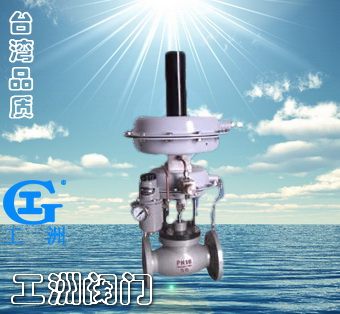

    ZZYVP氮封阀由控制阀、执行器和指挥器组成，是一种无需外加能源，利用被调介质自身压力为动力源，进行自动调节压力恒定的节能型产品，该阀控制精度高，比一般自力式调压阀高一倍左右，适合在控制精度要求较高的场合。
（B）控制阀后压力
（K）控制阀前压力

二、主要零件材料：

阀　体：ZG230～450、ZG1Cr18Ni9Ti ZGCr18Ni12Mo2Ti
阀　芯：1Cr18Ni9Ti Cr18Ni12Mo2Ti
阀　座：1Cr18Ni9Ti Cr18Ni12Mo2Ti
波纹管：1Cr18Ni9Ti
膜　盖：A3、1Cr18Ni9Ti
膜　片：丁脯橡胶、耐油像胶、氟橡胶

三、ZZYVP氮封阀主要技术参数：

公称通径DN（mm）	20			25	40		50	65	80	100
阀座直径（mm）	6	15	20	25	32	40	50	65	80	100
额定流量系数KV	3.2	5	8	11	20	50	80	100	160
压力调节范围KPa	0.5～5.5、5～10、9～14、13～19、18～24、23～28 27～33、31～38、36～44、42～51、49～58、56～66
公称压力PN（MPa）	1.0　　　　　　　　　1.6
被调介质温度（°C）	≤80
调节精度（%）	±10
允许泄漏量	10-4X阀额定容量

四、ZZYVP氮封阀外形尺寸：

注：本表法兰距离以PN16为依据。

订货须知：
一、①ZZYVP氮封阀产品名称与型号②ZZYVP氮封阀口径③ZZYVP氮封阀是否带附件二、若已经由设计单位选定公司的ZZYVP氮封阀型号，请按ZZYVP氮封阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
