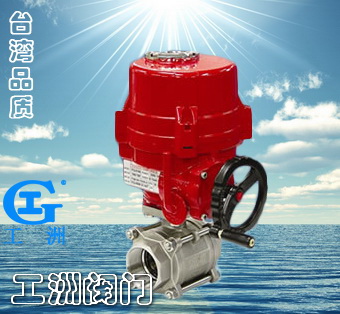

不锈钢三片式电动球阀-上海工洲阀门台湾品质

一、工洲牌不锈钢三片式电动球阀阀门特性：

生产成三片式方便需要经常维修的设备插入。
端口：内螺纹 UNI/ISO7/1 Rp; 承插焊接和对接焊。
工作温度: -20℃ 至+160℃

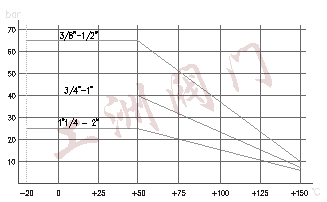

工作压力: 见图.
流体范围：空气、水、气体、石油和石化产品、腐蚀性介质。
阀门头规格ISO5211

阀门材料

1) 轴 Shaft 不锈钢 ANSI316 1.4401 UNIX5CrNiMo 17 12

2) 防松螺母 Lock nut 不锈钢 ANSI304 1.4301 UNIX5CrNi 18 10

3) 压紧环型螺母 Gland nut ring 不锈钢 ANSI304 1.4301 UNIX5CrNi 18 10

4) 顶部密封环至p tight ring 聚四氯乙烯 P.T.F.E.

5) O环 O-Ring 氟橡胶 VITON

6) 垫圈 Washer 聚四氯乙烯 P.T.F.E.

7) 密封圈 Seals 聚四氯乙烯 P.T.F.E.

8) 阀体 Body 不锈钢 ANSI316 1.4408

9) 螺钉 Screws 不锈钢 ANSI304 1.4301 UNIX5CrNi 18 10

10) 球体 Ball 不锈钢 ANSI316 1.4401 UNIX5CrNiMo 17 12

11) 端部 End 不锈钢 ANSI316 1.4408

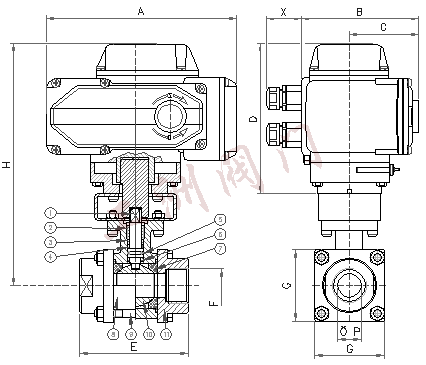

二、工洲牌不锈钢三片式电动球阀尺寸表：

DN	mm.	10	15	20	25	32	40	50
内螺纹尺寸	GAS	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"
通径	mm.	10	15	20	25	32	40	50
A	mm.	207,5	207,5	207,5	207,5	207,5	256,5	256,5
B	mm.	122,5	122,5	122,5	122,5	122,5	156,5	156,5
C	mm.	68	68	68	68	68	94	94
D	mm.	163,5	163,5	163,5	163,5	163,5	185	185
X	mm.	44	44	44	44	44	44	44
E	mm.	70	70	80	90	100	114	136
G	mm.	40	40	45	60	70	80	90
H	mm.	245	245	248,5	255	260	299	307
T. of cycle 50/60 Hz	s.	15 /12,5	15 /12,5	15 /12,5	15 /12,5	15 /12,5	15 /12,5	15 /12,5
重量	Kg.	5,9	5,9	6	6,6	7	12,9	14

◇◇◇◇◇◇为什么选择工洲阀门? ——引进台湾先进加工检验技术◇为高品质产品提供保证

服务体系：
◇、免费保修一年，终身维护。◇、支持老客户可货到付款 ◇、支持阿里巴巴、淘宝网担保交易

质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是保证质量的重中之重，故我公司从以下两方面进行把关。
◇、我公司设采购部同时，多设采购质检部来保证采购物品达到国家及国际标准。
◇、按照台湾先进的检验理念和台湾的精湛的检验工艺、经多次检验无问题才准许交付客户使用。

运营体系：
◇、高效内部成本控制，减少了开支，让利于客户 ◇、充足的备货，缩短了交货期

〖〖我公司是阿里巴巴诚信通老会员，欢迎访问我公司阿里巴巴网站http://lfyallf.cn.alibaba.com/〗〗

订货须知：
一、①不锈钢三片式电动球阀产品名称与型号②不锈钢三片式电动球阀口径③不锈钢三片式电动球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定工洲公司的不锈钢三片式电动球阀型号，请按不锈钢三片式电动球阀号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的工洲阀门专家为您审核把关。
