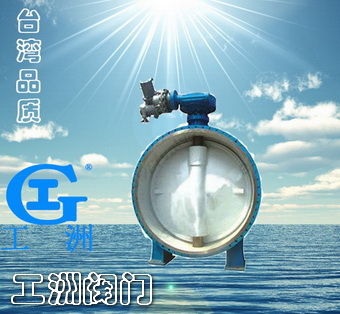

大口径电动软密封蝶阀

产品型号：

D942X

产品口径：

DN2200～3000

产品压力：

0.25～1.0MPa

产品材质：

铸铁、铸钢、不锈钢等

产品概括：

生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

联系电话：

021-51875781 57432316 57433027

产品详细信息

一、产品概述

　　我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

二、特点

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。

3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

4、蝶板采用框架结构，强度高，过流面积大，流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

7、本阀结构独特，操作灵活，省力，方便。

三、主要结束参数

公称通经DN（mm)	50～2000		50～1600
公称药理PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

四、主要零部件材料

零件名称	材料
阀体	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
阀轴	2Cr13
密封圈	丁腈耐油橡胶
填料	柔性石墨

五、执行标准

制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

六、FBEX(D942X)-2.5/6/10/大口径电动软密封蝶阀主要外形连接尺寸 　　　　　　　　　　　　　　　　　　　　　　单位：mm

DN	主要外形连接尺寸					法兰尺寸和螺栓孔尺寸
	L	H	Ho	A	B	0.25MPa				0.6MPa				1.0MPa
	L	H	Ho	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
2200	840	1665	4529	2057	1585	2405	2340	2295	52-33	2475	2390	2335	52-43	2550	2440	2370	52-56
2400	910	1778	4845	2057	1585	2605	2540	2485	56-33	2685	2600	2545	56-43	2760	2650	2570	55-56
2600	990	1865	5060	2057	1585	2805	2740	2695	60-33	2905	2810	2750	60-49	2960	2850	2780	60-56
2800	1070	2051	5960	2357	1905	3030	2960	2910	64-36	3115	3020	2960	64-49	3180	3070	3000	64-56
3000	1150	2189	6800	2357	1905	3230	3160	3110	68-36	3315	3220	3160	68-49	3405	3290	3210	68-62
