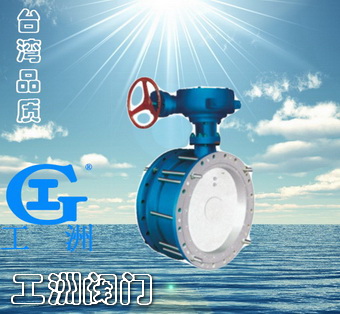

D341X法兰式伸缩蝶阀概述：
D341X法兰式伸缩蝶阀适用温度≤80℃，用于石油、化工食品医药轻纺、造纸、电力、给排水、气体管路上、作调节流量和截流介质的作用，具有补偿管道热涨冷缩的功能。

D341X法兰式伸缩蝶阀规格尺寸：

DN	H1	H2	H3	最大长度Lmax	最小长度Lmin	设计长度L	D1			Z-d			重量 kg
mm							0.6MPa	1.0MPa	1.6MPa	0.6MPa	1.0MPa	1.6MPa
50	309	112	117	164	138	151	110	125	125	4-14	4-18	4-19	14.3
65	337	112	117	190	154	172	130	145	145	4-14	4-18	4-19	16.8
80	347	135	117	195	163	177	150	160	160	4-18	8-18	8-19	18.7
100	373	142	117	205	180	190	170	180	180	4-18	8-18	8-19	26.2
125	405	160	117	196	164	180	200	210	210	8-18	8-18	8-19	33.6
150	440	180	117	227	192	210	225	240	240	8-18	8-22	8-23	37.3
200	612	225	212	247	212	230	280	295	295	8-18	8-22	12-23	68.7
250	693	266	212	267	232	250	335	350	355	12-18	12-22	12-28	86.6
300	747	290	212	287	252	270	395	400	410	12-22	12-22	12-28	120
350	802	320	212	310	270	290	445	460	470	12-22	16-22	16-28	157
400	991	400	265	332	290	310	495	515	525	16-22	16-26	16-31	227
450	1037	425	265	352	310	330	550	565	585	16-22	20-26	20-31	260
500	1127	480	265	375	330	350	600	620	650	20-22	20-26	20-34	300
600	1377	520	380	420	360	390	705	725	770	20-26	20-30	20-37	540
700	1796	577	380	465	395	430	810	840	840	24-26	24-30	20-37	684
800	1484	620	270	510	430	470	920	950	950	24-30	24-33	24-40	952
900	1676	715	285	555	465	510	1020	1050	1050	24-30	28-33	28-40	1290
1000	1760	760	285	600	500	550	1120	1160	1170	28-30	28-36	28-43	1456
1200	2018	900	285	690	570	630	1340	1380	1390	32-33	32-39	32-49	2310
1400	2363	1000	425	590	540	560	1560	1590	1590	36-36	36-42	36-49	2816
1600	2730	1160	425	630	585	605	1760	1820	1820	40-36	40-48	40-56	4218
1800	2844	1247	425	680	630	650	1970	2020	2020	44-39	44-48	44-56	5650
2000	3127	1362	425	730	680	700	2180	2230	2230	48-42	48-48	48-62	6000
