产品名称：

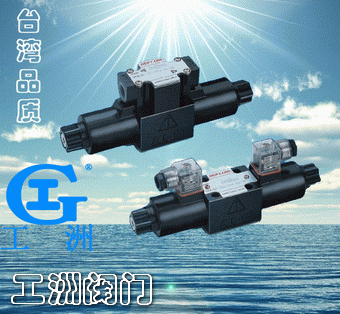

电磁换向阀型号规格表

产品型号：

产品口径：

产品压力：

产品材质：

产品概括：

生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

联系电话：

021-51875781 57432316 57433027

产品详细信息

电磁换向阀 D4-02-3C-AC
电磁换向阀 D4-02-2B-AC
电磁换向阀 D5-02-3C-AC
电磁换向阀 D5-02-2B-AC
电磁换向阀 D4-03-3C-AC
电磁换向阀 D4-03-2B-AC
电磁换向阀 D5-03-3C-AC
电磁换向阀 D5-03-2B-AC

电磁换向阀 D4-02-3C-AC-A01
电磁换向阀 D4-02-2B-AC-A01
电磁换向阀 D5-02-3C-AC-A01
电磁换向阀 D5-02-2B-AC-A01
电磁换向阀 D4-03-3C-AC-A01
电磁换向阀 D4-03-2B-AC-A01
电磁换向阀 D5-03-3C-AC-A01
电磁换向阀 D5-03-2B-AC-A01

电磁换向阀 D4-02-3C-DC
电磁换向阀 D4-02-2B-DC
电磁换向阀 D5-02-3C-DC
电磁换向阀 D5-02-2B-DC
电磁换向阀 D4-03-3C-DC
电磁换向阀 D4-03-2B-DC
电磁换向阀 D5-03-3C-DC
电磁换向阀 D5-03-2B-DC

电磁换向阀 D4-02-3C-DC-A01
电磁换向阀 D4-02-2B-DC-A01
电磁换向阀 D5-02-3C-DC-A01
电磁换向阀 D5-02-2B-DC-A01
电磁换向阀 D4-03-3C-DC-A01
电磁换向阀 D4-03-2B-DC-A01
电磁换向阀 D5-03-3C-DC-A01
电磁换向阀 D5-03-2B-DC-A01

D4(AC)系列	D5(AC)系列

D4(DC/RF)系列	D5(DC/RF)系列

电磁换向阀特点

1、电磁换向阀安装面符合ISO4401、CETOP、DIN24340、NFPA规格，互通性强。
2、电磁换向阀浸油式设计，具有缓冲、降低噪音、消除阀心与油封间磨擦及其所引起的漏油问题，增加使用寿命。
3、电磁换向阀同规格的阀心、线圈、白铁管可更换，安装容易，降低成本。
4、电磁换向阀高压可测试至1500V/min，线圈绝缘H级，绝缘电阻超过100M欧，耐温180度，通过欧洲CE认证。
5、电磁换向阀阀体采用树脂砂模锻造，并经过超音波清洗机清洗，杜绝异物残留，可靠性高。
6、电磁换向阀白铁管采用特殊设备分三段焊接而成，防止剩磁影响，强度大，可耐高压。

电磁换向阀型号说明

D5	-02	-2	B	2	L	-A1	5	-
型号说明	规格	阀心机能				线圈型式	频率	指示灯
		阀位数	弹簧配置	阀心型式	电磁铁位置
D4：接线盒型（JIS） D5：插头型（DIN）	02（6通径） NG6	2	B：单头二位（弹簧复位） D：双头二位（机械定位）	2，3，4，5， 6，7，8，9， 11，12 请参阅阀心机能表	无：标准型 L：逆组立	交流AC A1：AC 110V A2：AC 220V A3：AC 380V 直流DC D1：DC 12V D2：DC 24V 交直流RF R1：RF 110V R2：RF 220V	5：50HZ 6：60HZ 直流电省略	无：标准带灯 B：黑色带灯
		3	C：双头三位（弹簧中位）
D4：接线盒型（JIS） D5：插头型（DIN）	03（10通径） NG10	2	B：单头二位（弹簧复位） D：双头二位（机械定位）
		3	C：双头三位（弹簧中位）

电磁换向阀性能规格表

阀芯机能	流量范围D4-02		最高使用压力 (P\A\B孔)	最大背压 MPa	重量KG		最高切换频率	温度范围	油粘度	过滤精度
	额定	最大			单头	双头
C2	40	60	31.5MPa	16MPa	1.5(AC)	1.90(AC)	AC:240C.P.M DC:240C.P.M RF:120C.P.M	5~60°C	20-300 cst	25
C4
C10
C3	30	40			1.6 (DC\RF)	2(DC\RF)
C5			25MPa
C60
B2	40	60	31.5MPa		3.3(AC)	4.0(AC)
B3
B8
D2	40	60			3.6(DC)	4.8(DC)
D3
