| 电液换向阀系列 |
 |

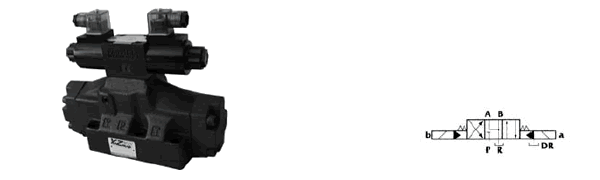

电液换向阀特点
1、电液换向阀的安装面符合ISO4401、CETOP、DIN24340、NFPA规格，互通性强。
2、电液换向阀以电磁换向阀控制此阀阀心方向。电液换向阀D5-04-3C-DC除具备电磁换向阀特性及功能外，还能达到高压、大流量控制的目的。
3、透过装拆油塞，电液换向阀易于实现不同控制方式和泄漏方式组合。
电液换向阀型号说明
| D5 |
-06 |
-3C4 |
-A2 |
5 |
-P |
D |
- |
| 型号说明 |
规格 |
阀心机能 |
线圈型式 |
频率 |
控制方式 |
泄漏方式 |
附注 |
D4：接线盒型
（JIS）
D5：插头型
（DIN） |
04：16通径
（1/2"）
06：25通径
（3/4"）
10：32通径
（11/4"） |
资料索取 |
A1：AC 110V
A2：AC 220V
A3：AC 380V
D1：DC 12V
D2：DC 24V
R1：RF 110V
R2：RF 220V
无标记
中坐本键 |
5：50HZ
6：60HZ
直流电省略 |
无标记：
内控（标准型）
P：外泄 |
无标记：
内控（标准型）
D：外泄 |
无标记：一般型
S：带行程调节
N：新型 |
电液换向阀规格表
| 型号 |
额定流量
ℓ/min |
最大流量
ℓ/min |
最高使用压力
MPa |
控制压力MPa |
回油口容许
背压MPa |
最高切换频率
（CPM） |
重量
kg |
| 最低 |
最高 |
| D5-04-3C |
200 |
300 |
31.5 |
0.8 |
21 |
14 |
120 |
8.8 |
| D5-04-2D |
| D5-04-2B |
8.7 |
| D5-06-3C |
300 |
500 |
13.7 |
| D5-06-2D |
| D5-06-2B |
13.0 |
| D5-10-3C |
500 |
1100 |
45.3 |
| D5-10-2D |
100 |
45.3 |
| D5-10-2B |
44.7 |
电液换向阀阀芯既能表
双头三位
弹簧复中 |
液压符号（标准型） |
|
单头二位
弹簧复位 |
液压符号（标准型） |
|
单头二位
弹簧复位 |
液压符号（逆组型） |
| 3C2 |
 |
2B2 |
 |
2B2L |
 |
| 3C3 |
 |
2B3 |
 |
2B3L |
 |
| 3C4 |
 |
2B8 |
 |
2B8L |
 |
| 3C40 |
 |
2B2A |
 |
2B2AL |
 |
| 3C5 |
 |
2B3A |
 |
2B3AL |
 |
| 3C6 |
 |
2B4A |
 |
2B4AL |
 |
| 3C7 |
 |
2B40A |
 |
2B40AL |
 |
| 3C8 |
 |
2B5A |
 |
2B5AL |
 |
| 3C9 |
 |
2B60A |
 |
2B60AL |
 |
| 3C10 |
 |
2B7A |
 |
2B7AL |
 |
| 3C11 |
 |
2B8A |
 |
2B8AL |
 |
| 3C12 |
 |
2B9A |
 |
2B9AL |
 |
双头二位
机械定位 |
液压符号（标准型） |
2B10A |
 |
2B10AL |
 |
| 2D2 |
 |
2B11A |
 |
2B11AL |
 |
| 2D3 |
 |
2B12A |
 |
2B12AL |
 |
| 2D7 |
 |
2B2B |
 |
2B2BL |
 |
| 2D8 |
 |
2B3B |
 |
2B3BL |
 |
| 2D2A |
 |
2B4B |
 |
2B4BL |
 |
| 2D3A |
 |
2B40B |
 |
2B40BL |
 |
| 2D4A |
 |
2B5B |
 |
2B5BL |
 |
| 2D40A |
 |
2B60B |
 |
2B60BL |
 |
| 2D5A |
 |
2B7B |
 |
2B7BL |
 |
| 2D7A |
 |
2B8B |
 |
2B8BL |
 |
| 2D9A |
 |
2B9B |
 |
2B9BL |
 |
| 2D10A |
 |
2B10B |
 |
2B10BL |
 |
| 2D11A |
 |
2B11B |
 |
2B11BL |
 |
| 2D12A |
 |
2B12B |
 |
2B12BL |
 |
备注：
1、内泄油必须保持比油管压力高0.45MPa以上，为防止油管背压过高，请选用外泄型（D），以确保电液阀动作准确。
2、最大流量随阀的型式不同而异，中位时P孔与T孔相通的3C6、3C5流量较小。
3、外控型所使用的先导压力，需超过0.45MPa以上。
4、3C3、3C5、3C6、3C60之阀芯请选用外控P型。
5、本系列电液换向阀，必须与电磁阀配合适用，单头用02-2B2，双头用02-3C4. |
