产品名称： | 节流阀、单向节流阀型号总览表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品型号： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品口径： | DN10-32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品压力： | 25.0MPa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品材质： | 铸铁、铸钢、不锈钢等 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品概括： | 生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 联系电话： | 021-51875781 57432316 57433027 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
产品详细信息 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||

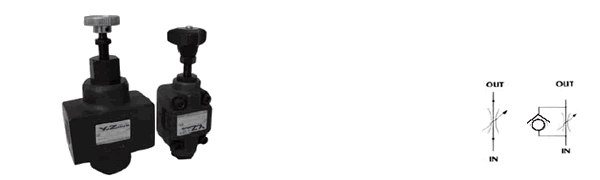

节流阀、单向节流阀
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SR | C | G | -03 |
| 系列号码 | 带单向阀 | 安装型式 | 规格 |
| 节流阀系列 | 无标记：节流阀 C：单向节流阀 |
G-板式 T-管式 |
03：3/8" 06：3/4" 10：11/4" |
| 型号 | 最高使用压力 MPa |
最大流量 ℓ/min |
重量Kg | ||
| 板式 | 管式 | 板式 | 管式 | ||
| SRT-03 | SRG-03 | 25 | 30 | 1.4 | 1.5 |
| SRCT-03 | SRCG-03 | 1.5 | 1.5 | ||
| SRT-06 | SRG-06 | 80 | 2.6 | 2.7 | |
| SRCT-06 | SRCG-06 | 3.5 | 4.4 | ||
| SRT-10 | SRG-10 | 200 | 6.1 | 5.2 | |
| SRCT-10 | SRCG-10 | 7.4 | 8.1 | ||
使用注意事项:
1、推荐粘度：正常工作时所推荐粘度：15～400cst。
2、推荐油液：石油基液压油：使用相当于ISO VG32或VG46的油液，若使用其它种类液压油，请洽询朝田公司技术部。
3、工作油温：连续工作的温度为5～70℃。
4、污染控制：应当注意控制液压油液的污染，否则会导致阀的损坏或缩短使用寿命。请保证污染度为NAS11级，用25μ或更精密的管路滤油器。
5、流量控制：调节流量时，放松锁紧螺母，慢慢转动流量调整手柄，，SRCG(T)系列顺时针为流量增加，逆时针为流量减少，调整完毕，不要忘记你了拧紧锁紧螺母，SRG(T)系列则相反。
|
||||||||
 |
||||||||
|
|
||||||||
 |
||||||||
