产品名称： | 单向调速阀压力补偿型型号总揽表 | ||||||||||||||||||||||||||||||||||||||||||||
| 产品型号： | ||||||||||||||||||||||||||||||||||||||||||||||
| 产品口径： | DN6-10 | |||||||||||||||||||||||||||||||||||||||||||||
| 产品压力： | 7MPa | |||||||||||||||||||||||||||||||||||||||||||||
| 产品材质： | 铸铁、铸钢、不锈钢等 | |||||||||||||||||||||||||||||||||||||||||||||
| 产品概括： | 生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 | |||||||||||||||||||||||||||||||||||||||||||||
| 联系电话： | 021-51875781 57432316 57433027 | |||||||||||||||||||||||||||||||||||||||||||||
产品详细信息 |
||||||||||||||||||||||||||||||||||||||||||||||

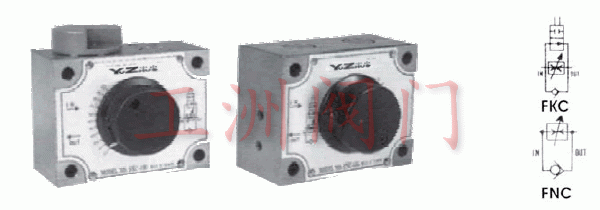

单向调速阀压力补偿型
|
||||||||||||||||||||||||||||||||||||||||||||||
| FKC | -G | 02 | -2 | A | - |
| 系列号码 | 安装型式 | 油口规格 | 流量调整范围 ℓ/min |
出入油口方向 | 凸轮轴方向 |
| 单向调速阀 FKC：推杆型 FNC：平面型 |
G：板式 | 02： 1/4" 03： 3/8" |
2： 0.05-2 3： 0.05-4 |
从调节旋钮看 02：A 左侧（标准） B 右侧 03：A 右侧（标准） B 左侧 |
无标记：正向 L：逆向 |
| 型号 | 最高使用压力 MPa |
流量调整范围 ℓ/min |
自由流量 ℓ/min |
接续口径（PT） | 重量Kg |
| FNC-G02 | 7 | 2： 0.05∼2 4： 0.05∼4 |
20 | 1/4" | 1.2 |
| FNC-G03 | 30 | 3/8" | 1.9 | ||
| FKC-G02 | 20 | 1/4" | 1.2 | ||
| FKC-G03 | 30 | 3/8" | 1.9 |
使用注意事项:
1、标牌上10等份的刻度，每格的流量皆相同。
2、FKC推杆式的转子接于机械的推杆上，可根据动作的往返达到二次调速且开闭的功能。FNC平面式只能一次调速。
3、有关FKC推杆组装方式，请洽本公司技术部。
|
||||||||
 |
||||||||
|
|
||||||||
 |
||||||||
