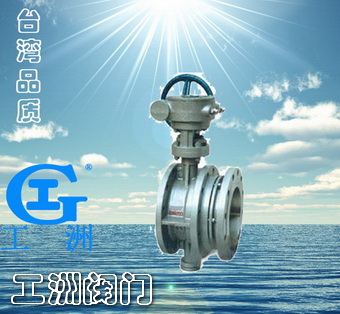

产品名称: 硬密封伸缩蝶阀
产品型号: Ds342H/Y
产品口径: DN100~DN2000
产品压力: 0.6~2.5MPa
产品材质: 铸铁、铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

硬密封伸缩蝶阀产品介绍:
硬密封伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。

硬密封伸缩蝶阀应用范围:
伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。

三偏心金属硬密封伸缩蝶阀的阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点,适用于耐高温、高压及耐腐蚀、抗磨损等行业。

硬密封伸缩蝶阀结构特点:
1、设计新颖、合理,结构独特,重量轻,操作方便,启闭快速;
2、硬密封伸缩蝶阀除了能作调节和截流作用,补偿管道温差产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便;
3、密封部位可调节更换,密封性能可靠.

伸缩蝶阀标准规范:
设计制造标准:GB/T 12238-2008、JB/T 8527-1997
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

伸缩蝶阀零件材料与工况:

零件名称 材料
阀体 WCB、QT450-10、不锈钢
蝶板 WCB、QT450-10、不锈钢
阀轴 2Cr13不锈钢
密封圈 橡胶
填料 柔性石墨

DS342H/Y-6/10/16C伸缩蝶阀主要连接尺寸:

公称通径 DN 外形尺寸(参考值) 法兰尺寸和螺栓孔尺寸(标准值)
H H1 最大
长度
最小
长度
设计
长度
L
A B O.6MPa 1.OMPa 1.6MPa
毫米 英寸 D D1 D2 n.d D D1 D2 n.d D D1 D2 n-d
50 2 80 309 169 142 150 180 200 140 110 88 4.14 165 125 99 4-18 165 125 99 4-18
65 21/2 95 337 186 159 170 180 200 160 130 108 4.14 185 145 118 4-18 185 145 118 4-18
80 3 98 347 194 167 180 180 200 190 150 124 4.18 200 160 132 8-18 200 160 132 8-18
100 4 114 373 219 188 190 180 200 210 170 144 4.18 220 180 156 8-18 220 180 156 8-18
125 5 128 405 225 195 200 180 200 240 200 174 8.18 250 210 184 8-18 250 210 184 8-18
150 6 139 440 240 205 210 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 8 174 612 259 219 230 400 425 320 280 254 8-8 340 295 266 8-22 340 295 266 12-22
250 10 215 693 384 239 250 400 425 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 12 245 747 309 259 270 450 560 440 395 363 12-22 445 400 370 12-22 460 410 370 12.26
350 14 270 802 328 275 290 450 560 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 16 305 991 347 287 310 535 580 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 18 325 1037 378 318 330 535 580 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 20 360 1127 399 339 350 535 580 645 600 568 16-22 670

620

582 20-26 715 650 609 20-33
600 24 445 1377 430 362 390 570 660 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 28 505 1496 469 399 430 750 550 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 32 560 1584 529 454 470 750 550 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 36 630 1676 569 494 510 750 550 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 40 680 1760 608 534 550 900 750 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 48 795 2018 720 614 630 1000 925 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48
1400 56 900 2363 747 665 710 1000 925 1620 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48
1600 64 1100 2723 850 745 790 1000 925 1820 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56
1800 72 1124 2844 920 820 870 1100 980 2045 1970 1718 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56
2000 80 1292 3127 1010 900 950 1100 980 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62

伸缩蝶阀安装使用注意事项

1、硬密封伸缩蝶阀在安装前必须平放,切勿随意磕碰。
2、伸缩蝶阀出厂时结构长度为最小长度,安装时,拉至安装长度(即设计长度)。
3、当管道问长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩阀,以免损坏伸缩阀。
4、伸缩蝶阀可在任意位置安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出
(见下图1),支架的支承力按下列公式计算,运行时严禁将支架卸掉。
F>π/4三PS·DN·(kgf) 式中: PS-管道试验压力,DN-管道直径
5、伸缩蝶阀不做温度补偿时,只做安装更换、维修阀门方便用时,可用通螺栓限位,对称夹紧伸缩蝶阀以防止伸缩管拉出(见下图2),损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径,其螺栓强度和承受试验压力及管道拉力,按上公式进行计算,运行时限位螺栓晋严禁卸掉 (螺栓另配)
6、管道施工现场严禁随意拆卸解体硬密封伸缩蝶阀。
7、硬密封伸缩蝶阀,加工精细,配合严密,请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时,要求伸缩阀两端管道必须同心,管道上的两法兰面要求平行。
8、法兰固定螺栓应对称紧固,请勿单边强行紧固法兰固定螺栓。
9、伸缩管安装在阀门后。
