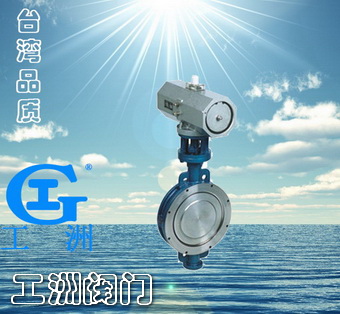

D671X对夹式气动蝶阀产品概述
我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
标准参数表
|
公称通径 |
50mm~1200mm |
|
法兰标准 |
ISO7005-2 1988 |
|
最大工作压力 |
1.6MPa |
|
壳体试验压力 |
1.5 倍工作压力 |
|
密封试验压力 |
1.1 倍工作压力 |
|
工作温度范围 |
NBR 阀座 -10oC~80 o C 、 EPDM 阀座 -20oC~120oC |
|
允许长期使用温度 |
NBR 阀座 0oC~60 o C 、 ,EPDM 阀座 0oC~100oC |
|
材料 |
( 见《可选材料表》部分 ) |
|
结构尺寸 |
ISO5752-88 |
|
驱动型式 |
手柄 |
50mm~300mm |
|
蜗轮 |
50mm~1200mm |
|
气动 |
50mm~1200mm |
|
电动 |
50mm~1200mm |
|
表面处理 |
环氧聚酯涂料 、 尼龙 11 、 烤漆 |
采标目录
|
项目名称 |
采用标准 |
可选标准 |
|
设计制造验收 |
GB/T12238-1989 |
ISO/DIN10631-91 |
|
阀门结构长度 |
GB/T12221-1989 |
ISO5752-88 |
|
阀门法兰连接 |
GB9113-1988 |
ISO7005. 2 |
|
阀门检验 |
GB/T13927-1992 |
ISO/DIN5208-87 |
|
阀门标志 |
GB12220-1989 |
ISO5209-87 |
|
驱动装置连接 |
GB12223-1989 |
ISO/DIN5211-89 |
|
阀门供货要求 |
GB/T12252 |
———— |
注：蝶阀不仅符合 ISO,GB 标准，同时也兼容世界其它国家标准
可选材料
|
主要零部件 |
材质 |
适用规格 |
主要零部件 |
材质 |
适用规格 |
|
阀体 |
球墨铸铁
灰铸铁
铸钢
不锈钢 |
50mm~1200mm
50mm~1200mm
50mm~300mm
50mm~300mm |
阀杆 |
不锈钢 410
不锈钢 316
不锈钢 304
碳钢镀镍磷 |
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm |
|
阀板 |
不锈钢 CF8
不锈钢 CF8M
球墨铸铁镀镍磷
球墨铸铁覆尼龙 |
50mm~600mm
50mm~600mm
50mm~1200mm
50mm~1200mm |
阀座 |
丁腈橡胶 NBR
乙丙橡胶 EPDM
氟橡胶 VITON
硅橡胶 SEP
耐热 EPDM
耐磨 EPDM
PTFE |
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~600mm |
密封副适用介质， 温度推荐
|
密封副材质 |
适用温度 |
介质类型及适用程度 |
突出特性 |
|
淡水 |
海
水 |
盐
类 |
强
碱 |
弱
碱 |
强
酸 |
弱
酸 |
天
然
气 |
醇
类 |
空
气 |
蒸
汽 |
油
类 |
食
品 |
|
阀座 |
丁腈 |
-12oC~82oC |
A |
A |
A |
B |
A |
D |
B |
A |
C |
A |
D |
A |
B |
耐油 |
|
三元乙丙 |
-35oC~135oC |
A |
A |
A |
A |
A |
C |
A |
B |
B |
A |
A |
C |
A |
耐老化 |
|
耐腐蚀三元乙丙 |
-35oC~160oC |
A
|
A
|
A
|
A
|
A
|
A
|
A
|
B
|
B
|
A
|
A
|
C
|
A
|
耐腐蚀 、 耐老化 |
|
氟橡胶 |
-23oC~135oC |
A |
A |
A |
A |
A |
C |
A |
A |
C |
A |
A |
A |
A |
耐高温 、 耐腐蚀 |
|
聚四氟乙烯 |
-10oC~150oC |
A |
A |
A |
C |
A |
A |
A |
A |
A |
A |
A |
A |
A |
耐腐蚀 、 耐高温 |
|
蝶板 |
球铁电镀 |
-30oC~350oC |
B |
D |
C |
D |
C |
D |
C |
B |
A |
B |
A |
A |
C |
耐热 |
|
球铁尼龙覆层 |
-30oC~100oC |
A
|
A
|
A
|
A
|
A
|
D
|
A
|
A
|
C
|
A
|
D
|
A
|
A
|
抗蚀 、 耐磨 |
|
铝青铜 |
-273oC~232oC |
A |
B |
C |
D |
C |
D |
B |
A |
A |
A |
A |
A |
C |
耐热 、 耐腐蚀 |
|
不锈钢 |
-268oC~316oC |
A |
B |
C |
C |
B |
C |
A |
A |
A |
A |
A |
A |
A |
耐高温 、 耐腐蚀 |
A 非常适用 B 适用 C 有限适用 D 不适用
连接尺寸
|
公称通径 |
结构长度
(标准值) |
外形尺寸
(参考值) |
连接尺寸
(标准值) |
|
0.6MPa |
1.0MPa |
1.6MPa |
|
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D0 |
n-d |
D0 |
n-d |
D0 |
n-d |
|
50 |
2 |
43 |
63 |
315 |
180 |
65 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
21/2 |
46 |
70 |
330 |
180 |
65 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
3 |
46 |
83 |
390 |
245 |
72 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
4 |
52 |
105 |
431 |
240 |
72 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
5 |
56 |
115 |
455 |
240 |
72 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
6 |
56 |
137 |
626 |
350 |
93 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
200 |
8 |
60 |
164 |
720 |
350 |
93 |
280 |
8-18 |
295 |
8-22 |
295 |
12-22 |
|
250 |
10 |
68 |
206 |
800 |
550 |
350 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
300 |
12 |
78 |
230 |
860 |
600 |
350 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
350 |
14 |
78 |
248 |
883 |
600 |
350 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
400 |
16 |
102 |
289 |
972 |
600 |
350 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
450 |
18 |
114 |
320 |
1043 |
750 |
380 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
500 |
20 |
127 |
343 |
1098 |
750 |
380 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
600 |
24 |
154 |
413 |
1236 |
750 |
380 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
700 |
28 |
165 |
478 |
1431 |
750 |
380 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
800 |
32 |
190 |
525 |
1488 |
750 |
380 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
900 |
36 |
203 |
620 |
1615 |
1250 |
380 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
|
1000 |
40 |
216 |
725 |
1765 |
1500 |
580 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
1200 |
48 |
254 |
780 |
1976 |
1500 |
580 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 | |
