产品名称：

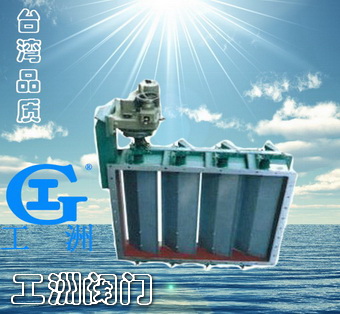

电动矩形百叶式调节蝶阀

产品型号：

FDBD-0.05

产品口径：

DN300-4000

产品压力：

0.05MPa

产品材质：

铸钢、不锈钢等

产品概括：

生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

联系电话：

021-51875781 57432316 57433027

产品详细信息

一、产品概述

我厂生产的通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。

二、用途和特点

电动百叶式蝶阀配置电动执行机构广泛应用于建材、治金、矿山、电力等生产过程，能自动控制或手动控制调节管路中介质流量。蝶板采用百叶多轴体结构，液体均匀，启闭力矩小，动作灵敏，性能可靠。

三、主要技术参数

公称压力PN	0.05MPa	泄漏率	≤3%
适用温度	-30℃～350℃	介质流量	≤25m/s
适用介质	粉尘、含尘气体

四、电动矩形百叶式调节蝶阀主要外形连接尺寸单位：mm

A×B	A1×B1	A2×B2	L	L1	H1	H	b	Z-Фd	X	Y
320×180	375×105	400×240	180	245	580	735	8	16-14	5	3
320×250	375×395	400×330	180	245	625	825	8	16-14	5	3
400×200	455×255	500×330	200	245	610	805	8	16-18	5	3
400×320	455×375	500×420	200	245	870	915	8	16-18	5	3
500×200	555×255	600×300	220	245	610	805	8	16-18	5	3
500×400	555×455	600×500	220	245	370	915	8	20-18	5	5
630×320	685×375	730×420	220	245	610	805	10	20-18	7	3
630×400	685×455	730×500	220	245	710	995	10	24-18	7	5
800×400	855×455	900×500	240	300	670	945	10	24-18	7	5
800×630	855×685	900×730	240	300	710	995	10	28-18	7	7
1000×500	1070×570	1130×830	260	300	790	1075	10	24-23	7	5
1000×800	1070×870	1130×930	260	300	905	1270	10	28-23	7	7
1250×630	1320×700	1380×760	280	300	1005	1505	10	32-23	9	7
1250×1000	1320×1070	1380×1130	280	300	1105	1705	10	32-23	9	7
1400×800	1470×870	1530×930	300	385	1075	1575	10	36-23	11	7
1400×1250	1470×1320	1530×1380	300	385	1300	2025	10	40-23	11	9
1600×1000	1670×1070	1730×1130	320	385	1175	1775	10	36-23	11	7
1600×1250	1670×1320	1730×1380	320	385	1300	2025	10	40-23	11	9
1800×1250	1870×1320	1930×1380	340	420	1450	2175	10	44-23	13	9
1800×1400	1870×1470	1930×1530	340	420	1525	2325	10	48-23	13	11
2000×1250	2070×1320	2130×1380	360	420	1450	2175	10	48-23	15	9
2000×1800	2070×1670	2130×1730	360	420	1620	2520	12	52-23	15	11
2500×1800	2570×1870	2630×1730	420	450	1695	2595	12	56-23	17	11
2500×2000	2570×2070	2630×2130	420	450	1895	2995	12	64-23	17	15
2800×2500	2870×2570	2930×2630	440	450	2145	3195	12	72-23	19	17
3200×2800	3270×2870	3330×2930	480	480	2325	3825	12	80-23	21	19
3600×3200	3670×3270	3730×3330	520	480	2525	4225	12	88-23	23	21
4000×3600	4070×4670	4130×4730	560	480	2725	4825	12	100-23	27	23
