产品名称： |

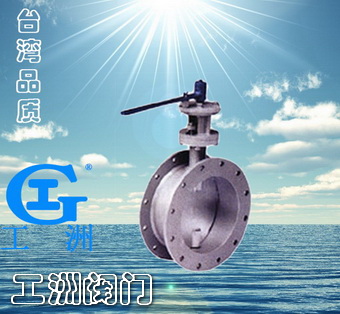

手动通风蝶阀 |
|
产品型号： |
TD41W |
|
产品口径： |
DN300-4000 |
|
产品压力： |
0.05-0.1MPa |
|
产品材质： |
铸钢、不锈钢等 |
| 产品概括： |
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| 联系电话： |
021-51875781 57432316 57433027 |
产品详细信息 |
|
一、产品概述
| 我厂生产的通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。 |
二、主要参数
|
公称压力（MPa) |
0.05MPa |
介质温度 |
-30℃～-350℃ |
|
强度试验 |
0.1MPa |
适用介质 |
冷热风、烟气 |
|
介质流速 |
25m/s |
泄漏率 |
3% |
三、主要零件材料
|
零件名称 |
阀体 |
阀板 |
阀轴 |
|
材料 |
碳钢 |
碳钢 |
碳钢、不锈钢 |
四、TD41W手柄操作通风蝶阀主要外形连接尺寸 单位：mm
|
DN |
D |
D1 |
L |
L1 |
n-Фd |
b |
H1 |
|
150 |
240 |
210 |
100 |
377 |
8-12 |
8 |
250 |
|
200 |
290 |
260 |
100 |
426 |
8-12 |
8 |
250 |
|
250 |
345 |
310 |
120 |
485 |
8-12 |
10 |
350 |
|
300 |
405 |
370 |
120 |
539 |
8-14 |
10 |
350 |
|
350 |
455 |
420 |
140 |
539 |
12-18 |
10 |
350 |
|
400 |
505 |
470 |
140 |
652 |
12-18 |
10 |
450 |
|
450 |
570 |
530 |
160 |
781 |
16-18 |
10 |
450 |
|
500 |
620 |
580 |
160 |
835 |
16-18 |
10 |
450 |
|
600 |
720 |
680 |
180 |
946 |
16-18 |
12 |
550 |
|
700 |
820 |
780 |
180 |
1044 |
16-18 |
12 |
550 |
|
800 |
920 |
880 |
200 |
1159 |
16-18 |
12 |
550 | |
