产品名称： |

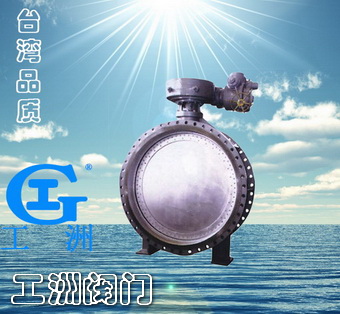

电动真空蝶阀 |
|
产品型号： |
DK941X |
|
产品口径： |
DN300-3000 |
|
产品压力： |
1.0-4.0MPa |
|
产品材质： |
铸钢、不锈钢等 |
| 产品概括： |
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| 联系电话： |
021-51875781 57432316 57433027 |
产品详细信息 |
|
一、产品概述
| 本阀适用于无腐蚀的饱和水蒸汽低真空管路上，作为闭路设备。该系列阀门密封型蝶阀，蝶阀两端轴封处用0.25MPa的压力密封，确保轴封处不泄漏。DS9D41X-2.5C型其结构为双阀座形式，两座之间以及轴端处均为橡胶眯缝与压力水（压值0.25MPa）相结合形式密封。如用户需要，可在阀体闭上加装电热装置。 |
二、主要参数
|
型号 |
DS9D41X-2.5C |
DS9D41X-2.5C |
|
公称压力（MPa) |
0.25 |
0.25 |
|
试验压力（MPa) |
强度试验 |
0.4 |
0.4 |
|
密封试验 |
0.275 |
0.275 |
|
工作压力（MPa) |
0.25 |
0.25 |
|
适用介质 |
无腐蚀饱和水蒸汽 |
|
适用温度 |
≤120 |
≤200 |
|
真空浅漏率 |
≤6.67×10-2PaM3S-1 |
|
法兰连接尺寸标准 |
GB25555～2556-81 |
|
压力试验标准 |
GB/T13927-92 |
三、主要零件材料
|
零件名称 |
阀体、阀板 |
阀轴、密封座 |
蝶板密封圈 |
|
材料 |
Q235-A、F钢板 |
2Cr13、1Cr18Ni9Ti |
三元乙橡胶、氟橡胶 |
四、DK941X-2.5C真空蝶阀主要外形连接尺寸 单位：mm
|
DN |
D |
D1 |
D2 |
L |
n-d |
b |
f |
A |
B |
H |
|
1000 |
1170 |
1120 |
1080 |
305 |
28-30 |
42 |
5 |
590 |
980 |
2230 |
|
1200 |
1375 |
1320 |
1280 |
381 |
32-30 |
44 |
5 |
590 |
980 |
2476 |
|
1400 |
1575 |
1520 |
1480 |
381 |
36-30 |
46 |
5 |
630 |
1117 |
2793 |
|
1600 |
1790 |
1730 |
1690 |
457 |
40-30 |
48 |
5 |
630 |
1117 |
2850 |
|
1800 |
1990 |
1930 |
1890 |
457 |
44-30 |
50 |
5 |
850 |
1480 |
3187 |
|
2000 |
2190 |
2130 |
2090 |
540 |
48-30 |
52 |
5 |
850 |
1480 |
3310 |
|
2200 |
2405 |
2340 |
2295 |
590 |
52-33 |
56 |
6 |
850 |
1554 |
3915 |
|
2400 |
2605 |
2540 |
2495 |
650 |
56-33 |
60 |
6 |
850 |
1554 |
4187 |
|
2600 |
2805 |
2740 |
2695 |
700 |
60-33 |
64 |
6 |
1533 |
1435 |
4409 |
|
2800 |
3030 |
2960 |
2910 |
760 |
64-36 |
66 |
6 |
1585 |
1837 |
4760 |
|
3000 |
3230 |
3160 |
3110 |
810 |
68-36 |
70 |
6 |
1585 |
1837 |
5008 | |
