三偏心多层次硬密封对夹蝶阀概述：

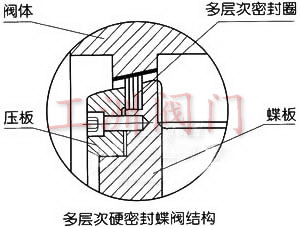

三偏心多层次硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

特点

由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：

1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

采用标准

设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
 GB/T9113.1-2000；GB/T9113.2-2000
 GB/T9115.1-2000；GB/T9115.2-2000
 结构长度:GB/T12221-1989
 压力试验:GB/T13927-1992；JB/T9092-1999

主要技术参数 公称通径 DN（mm） 50～2000 50～500 公称压力 PN（MPa） 0.6 1.0 1.6 2.5 4.0 试验压力 强度试验 0.9 1.5 2.4 3.75 6.0 密封试验 0.66 1.1 1.76 2.75 4.4 气密封试验 0.6 0.6 0.6 0.6 0.6 适用温度 碳钢:-29℃～425℃ 不锈钢-40℃～600℃ 适用介质 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 驱动形式 蜗杆蜗轮传动、气传动、电传动

主要零件的材质 零件名称 材料 阀体 铸铁、不锈钢、铬钼钢、合金钢 蝶板 铸钢、合金钢、不锈钢、铬钼钢 密封圈 不锈钢与耐高温石棉板组合成多层次 阀杆 2Cr13、1Cr13不锈钢、铬钼钢 轴承 奥氏体不锈钢、304氮化 填料 柔性石墨

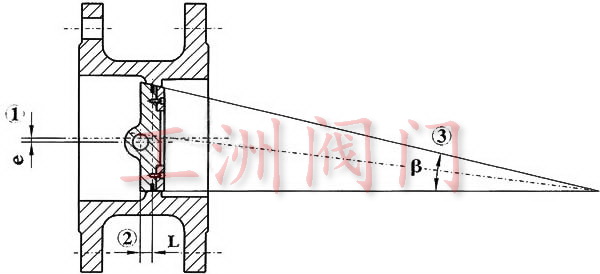

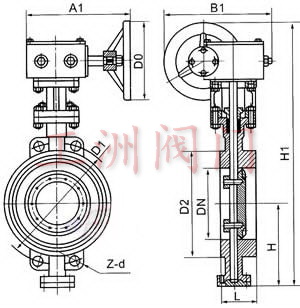

三偏心特点及原理 1、偏离管道中心 2、偏离密封面中心 3、倾斜的锥形 当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。 外形尺寸 Dd 3 73H- 6 C.P.R.V系列对夹式多层次金属硬密封蝶阀 6 9 10 公称通径 长度 标准值 外形尺寸 （参考值) 连接尺寸 (标准值) 重量 (kg) H Dd373H Dd673H Dd973H PN0.6MPa PN1.0MPa 毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d 50 2 43 112 350 180 200 625 245 72 530 250 255 110 4-14 125 4-18 12 65 21/2 46 115 370 180 200 625 245 72 530 250 255 130 4-14 145 4-18 13 80 3 64 120 380 180 200 645 245 72 565 250 255 150 4-18 160 8-18 15 100 4 64 138 420 180 200 675 355 92 600 250 255 170 4-18 180 8-18 17 125 5 70 164 460 180 200 715 355 92 640 250 255 200 8-18 210 8-18 27 150 6 76 175 555 270 280 800 355 92 705 300 315 225 8-18 240 8-22 29 200 8 89 215 780 400 425 850 250 170 775 300 315 280 8-18 295 8-22 45 250 10 114 243 840 400 425 925 250 170 945 300 315 335 12-18 350 12-22 69 300 12 114 285 995 450 560 1035 450 220 1070 300 315 395 12-22 400 12-22 86 350 14 127 320 1050 450 560 1070 450 220 1140 300 315 445 12-22 460 16-22 122 400 16 140 350 1220 535 580 1190 450 220 1210 300 315 495 16-22 515 16-26 141 450 18 152 350 1280 535 580 1250 650 280 1335 575 714 550 16-22 565 20-26 191 500 20 152 380 1365 535 580 1290 650 280 1415 575 714 600 20-22 620 20-26 260 600 24 154 435 1460 570 660 1455 850 380 1605 656 810 705 20-26 725 20-30 380 700 28 165 480 1520 750 550 1585 850 380 1844 656 810 810 24-26 840 24-30 450 800 32 190 530 1710 750 550 1700 1250 380 2040 656 810 920 24-30 950 24-33 650 900 36 203 595 1810 750 550 1965 1250 380 2255 785 863 1020 24-30 1050 28-33 830 1000 40 216 650 1900 900 750 2015 1250 380 2380 785 863 1120 28-30 1160 28-36 1050 1200 48 254 775 2280 1000 925 2250 1250 380 2640 785 863 1340 32-33 1380 32-39 1400 1400 56 279 870 2450 1000 925 2886 1560 36-36 1590 36-42 1900 1600 64 318 1000 2730 1000 925 3156 1760 40-36 1820 40-48 2900 1800 72 356 1110 3020 1100 980 3421 1970 44-39 2020 44-48 4000 2000 80 406 1250 3270 1100 980 3685 2180 48-42 2230 48-48 5300 Dd 3 6 9 73H- 16 25 C.P.R.V系列对夹式多层次金属硬密封蝶阀 公称通径 长度 标准值 外形尺寸 （参考值） 连接尺寸 (标准值) 重量 (kg) H Dd373H Dd673H Dd973H PN1.6MPa PN2.5MPa 毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d 50 2 43 112 350 180 200 625 245 72 530 250 255 125 4-18 125 4-18 12 65 21/2 46 115 370 180 200 625 245 72 530 250 255 145 4-18 145 8-18 13 80 3 64 120 380 180 200 645 245 72 565 250 255 160 8-18 160 8-18 15 100 4 64 138 420 180 200 675 355 92 600 250 255 180 8-18 190 8-22 17 125 5 70 164 460 180 200 715 355 92 640 250 255 210 8-18 220 8-26 27 150 6 76 175 555 270 280 800 355 92 705 300 315 240 8-22 250 8-26 29 200 8 89 215 780 400 425 850 250 170 775 300 315 295 12-22 310 12-26 45 250 10 114 243 840 400 425 925 250 170 945 300 315 355 12-26 370 12-30 69 300 12 114 285 995 450 560 1035 450 220 1070 300 315 410 12-26 430 16-30 86 350 14 127 320 1050 450 560 1070 450 220 1140 300 315 470 16-26 490 16-33 122 400 16 140 350 1220 535 580 1190 450 220 1210 300 315 525 16-30 550 16-36 141 450 18 152 350 1280 535 580 1250 650 280 1335 575 714 585 20-30 600 20-36 191 500 20 152 380 1365 535 580 1290 650 280 1415 575 714 650 20-33 660 20-36 260 600 24 154 435 1460 570 660 1455 850 380 1605 656 810 770 20-36 770 20-39 380 700 28 165 480 1520 750 550 1585 850 380 1844 656 810 840 24-36 875 24-42 450 800 32 190 530 1710 750 550 1700 1250 380 2040 656 810 950 24-39 990 24-48 650 900 36 203 595 1810 750 550 1865 1250 380 2255 785 863 1050 28-39 1090 28-48 830 1000 40 216 650 1900 900 750 2015 1250 380 2380 785 863 1170 28-42 1210 28-56 1050 1200 48 254 775 2280 1000 925 2250 1250 380 2640 785 863 1390 32-48 1420 32-56 1400 1400 56 279 870 2450 1000 925 2886 1590 36-48 1640 36-62 1900 1600 64 318 1000 2730 1000 925 3156 1820 40-56 1860 40-62 2900 1800 72 356 1110 3020 1100 980 3421 2020 44-56 2070 44-70 4000 2000 80 406 1250 3270 1100 980 3685 2230 48-62 2300 48-70 5300 Dd 3 6 9 73H- 40C.P.R.V系列对夹式多层次金属硬密封蝶阀 公称通径 结构长度（标准值） 外形尺寸（参考值） 连接尺寸(标准值) H Dd373H Dd673H Dd973H PN4.0MPa 毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d 50 2 43 112 350 180 200 530 250 255 125 4-18 65 21/2 46 115 370 270 280 625 250 170 530 250 255 145 8-18 80 3 64 120 380 270 280 625 250 170 565 250 255 160 8-18 100 4 64 138 420 270 280 645 250 170 600 250 , 255 , 190 8-22 125 5 70 164 460 380 420 675 250 170 640 250 255 220 8-26 150 6 76 175 555 380 420 715 450 220 705 300 315 250 8-26 200 8 89 208 780 400 425 800 450 220 775 300 315 320 12-30 250 10 114 243 840 400 425 850 450 220 945 300 315 385 12-33 300 12 114 285 995 450 560 925 450 280 1070 300 315 450 16-33 350 14 127 320 1050 450 560 1035 650 280 1140 300 315 510 16-36 400 16 140 350 1220 535 580 1070 650 280 1210 300 315 585 16-39 450 18 152 350 1280 535 580 1190 650 280 1335 575 714 610 20-39 500 20 152 380 1365 535 580 1415 575 714 670 20-42 注:法兰标准:GB/T9113.1-2000 GB/T911.5.1-2000 用户注意:表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。 注：Dd-代表多层次密封结构
