产品名称：

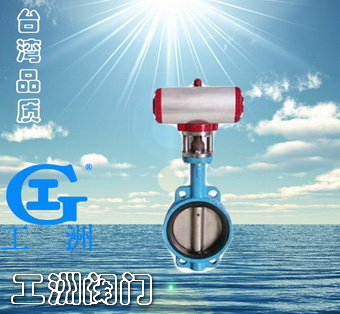

气动蝶阀

产品型号：

ZSCW

产品口径：

DN50-300

产品压力：

0.6~6.4Mpa

产品材质：

铸钢、不锈钢、合金钢等

产品概括：

生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

联系电话：

021-51875781 57432316 57433027

产品详细信息

产品说明：

ZSCW气动蝶阀是一种旋转型调节阀。具有体积小、重量轻、额定流量系数大等优点，特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。
　　本系列产品有标准型、高温型及密封型三种。产品公称压力等级有0.1、0.25、0.6、1.0MPa，口径由50mm至1400mm，泄漏量等级有II级和VI级，流量特性为近似等百分比。
　　气动切换成手动时，使用侧装手轮机构方法（对照图三）；拔出定位销，向上扳动手柄，蜗轮与蜗杆啮合，压入定位销，旋转手轮即可改变流通截面。手动切换成气动时，则相反扳动手柄即可。

技术参数：

公称通径DN(mm) 50 80 100 125 150 200 250 300

额定流量系数Kv 100 200 405 620 1150 2030 3150 4550

流量特性近似等百分比

公称压力PN(MPa) 0.1 0.25 0.6 1.0

工作温度（℃）一般：-40~450 高温：450~560 密封性：-20~150

信号范围（KPa） 20~100

执行机构有效面积（cm²） 280 400

气源压力（MPa） 0.14

阀板转角（度） 0~80

额定转角偏差（%） +2.5

基本误差值（%） ±5

回差（%） 4

死区（%） 3

泄漏量等级 II、VI

允许压差（MPa） 0.22 0.086 0.045 0.054 0.031 0.013 0.017 0.0098

订货时请用户提供以下资料：
调节阀名称、型号
公称通径（mm）
公称压力（MPa）
固有流量特性
额定流量系数（Kv）
整机作用方式
介质名称
工作温度及范围
阀体、阀内件及填料材质
所配附件
夹套调节阀须注明载热体接口形式及尺寸
低温调节阀须注明保温长度、冷箱连接方式
防爆要求
其它特殊要求
