一、产品[衬胶蝶阀]的详细资料:

产品型号:凸耳式

产品名称:衬胶蝶阀

产品特点:设计与制造:GB12238 结构长度:GB12221(20系列) 法兰连接尺寸:GB4216 LD71X半衬衬胶蝶阀

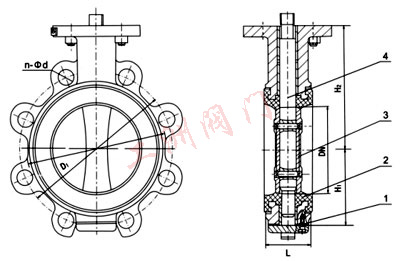

尺寸图

部件列表:1、阀体 2、阀座 3、蝶板 4、阀杆

二、用途:

密封圈材料代号

适用温度

适用介质

NR

≤85℃

水、空气、酸碱类

CR

≤85℃

水、煤气、酸碱类

NBR

≤100℃

水、油品

CPDM

≤120℃

水、蒸汽、一般酸碱类

FKM

≤150℃

水、蒸汽、强酸碱类

三、材料:

阀体

铸铁、球墨铸铁、碳钢、不锈钢

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆

碳钢镀镍磷、不锈钢

阀座密封圈

天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

气动装置

组合件

压力等级:PN(MPa) 1.0 1.6

四、测试:

衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1
任选附件:蜗轮装置、气动装置、电动装置

五、美标衬胶蝶阀主要尺寸参数:

公称通径DN

L
mm

D(mm)

D1(mm)

n-d(mm)

H1
mm

H2
mm

质量

PN1.0

PN1.0

PN1.0

PN1.0

PN1.0

PN1.0

PN1.0

PN1.0

50

43

165

165

125

125

4-18

4-18

94

128

3

3

65

46

185

185

145

145

4-18

4-18

93

135

4

4

80

46

200

200

160

160

8-18

8-18

105

158

5

5

100

52

220

220

180

180

8-18

8-18

115

168

8

8

125

56

250

250

210

210

8-18

8-18

128

180

9.5

9.5

150

56

285

285

240

240

8-22

8-22

152

202

12

12

200

60

340

340

295

295

8-22

12-22

176

228

19

21

250

68

395

405

350

355

12-22

12-26

206

235

32

35

300

78

445

460

400

410

12-22

12-26

232

273

50

53

350

78

505

520

460

470

16-22

16-26

263

310

78

81

400

102

565

580

515

525

16-26

16-30

295

340

95

99

450

114

615

640

565

585

20-26

20-30

327

370

122

128

500

127

670

715

620

650

20-26

20-30

358

399

202

210

600

154

780

840

725

770

20-30

20-36

474

460

270

280
