一、产品概述：

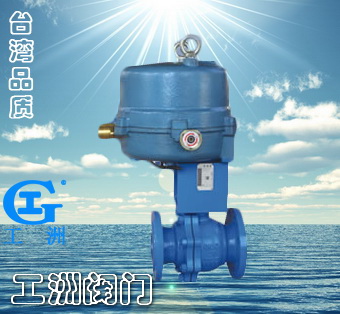

工洲牌ZSS/HRF系列电动衬氟O型球阀是旋转切断型球阀它由气缸活塞式执行机构（或电动执行机构）和衬氟塑球阀两部分组成。由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的氟塑料FEP（简称F46）或PTFE（简称F4），故具有可靠的耐腐蚀性和密封性。能广泛适用于化工、石油、冶金、医药、电力等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断。

二、特点：
　　 1.耐腐蚀：阀体内腔及球体均包衬2.5～3㎜厚的F46或F4，能耐酸、碱、耐强腐蚀。
　　 2.采用软密封阀座，密封性能好。
　　 3.体积小，重量轻，结构简单，安装维修方便。
　　 4.流阻小，流通能力大。
　　 5.如配用阀门定位器，可实现比例调节。
　　 6.该阀可配各种型号的电动执行机构，配套成ZDRF－10/16C型电动衬氟塑O型球阀。

三、主要零部件材料及技术参数：

型式	直通二片式铸造球阀
公称通径	G3/4、20、25、32、40、50、65、80、100、125、150mm
公称压力	PN1.0、1.6Mpa
连接形式	法兰连接：密封面形式 RF
法兰连接用紧固件	GB6170（六角螺母），GB5782（六角头螺栓）或GB901（等长双头螺柱）
阀体材料	ZG230-450衬F4、CF8、CF8M、CF3衬F46或F4
适用温度	衬F46　-30℃～+120℃　　衬F4　-30℃～+150℃
填料箱	WCB衬F4、CF8、CF8M、CF3衬F46或F4
填料密封箱	V形聚四氟乙烯(PTFE)，柔性石墨，PTFE
阀芯型式	圆柱形通孔带杆球体
球芯材料	ZG230-150衬F46或F4、CF8、CF8M、CF3衬F46或F4
额定行程	90°
流量特性	快开，配定位器后近似等百分比

四、工洲牌电动衬氟O型球阀连接尺寸Main External and Connection Dimension：

DN (mm)		NPS (inch)			L	D			D1	D2		f			b			n-фd			W			D0			H			WT(kg)
					PN1.0MPa
15		1/2			130	95			65	45		2			14			4-14			120			-			80			2.5
20		3/4			130	105			75	55		2			16			4-14			140			-			90			3
25		1			140	115			85	65		2			16			4-14			160			-			100			4.5
32		11/4			165	135			100	78		2			18			4-18			160			-			110			5.7
40		11/2			165	145			110	85		3			18			4-18			200			-			120			7
50		2			203	160			125	100		3			20			4-18			250			-			135			9.5
65		21/2			222	180			145	120		3			20			4-18			300			-			145			15
80		3			241	195			160	135		3			22			4-18			350			-			185			19
100		4			305	215			180	155		3			22			8-18			400			-			195			33
125		5			356	245			210	185		3			24			8-18			500			-			210			58
150		6			394	280			240	210		3			24			8-23			-			200			450			93
200		8			457	335			295	265		3			26			8-23			-			240			490			155
250		10			533	390			350	320		3			28			12-23			-			240			550			210
PN1.6MPa
15		1/2	130			95		65		45			2			14			4-14			120			-			80			2.5
20		3/4	130			105		75		55			2			16			4-14			140			-			90			3
25		1	140			115		85		65			2			16			4-14			160			-			100			4.5
32		11/4	165			135		100		78			2			18			4-18			160			-			110			5.7
40		11/2	165			145		110		85			3			18			4-18			200			-			120			7
50		2	203			160		125		100			3			20			4-18			250			-			135			9.5
65		21/2	222			180		145		120			3			20			4-18			300			-			145			15
80		3	241			195		160		135			3			22			8-18			350			-			185			19
100		4	305			215		180		155			3			24			8-18			400			-			195			33
125		5	356			245		210		185			3			26			8-18			500			-			210			58
150		6	394			280		240		210			3			28			8-23			-			200			450			93
200		8	457			335		295		265			3			30			12-23			-			240			490			155
2.5MPa
15	1/2			130			95		65		45			2			16			4-14			120			-			80			2.5
20	3/4			130			105		75		, 55	2			16			4-14			140			-			90			3
25	1			140			115		85		65			2			16			4-14			160			-			100			4.5
32	11/4			165			135		100		78			2			18			4-18			160			-			110			5.7
40	11/2			165			145		110		85			3			18			4-18			200			-			120			7
50	2			203			160		125		100			3			20			4-18			250			-			135			9.5
65	21/2			222			180		145		120			3			22			8-18			300			-			145			15
80	3			241			195		160		135			3			22			8-18			300			-			185			19
100	4			305			230		190		160			3			24			8-23			-			200			195			33
125	5			356			270		220		188			3			28			8-25			-			200			210			58
150	6			394			300		250		218			3			30			8-25			-			200			450			93
