一、产品[电气阀门定位器]的详细资料：

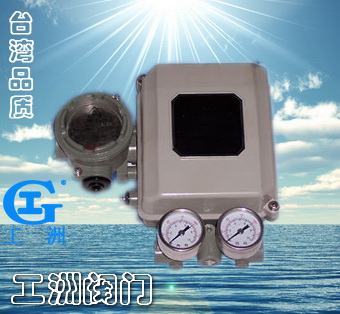

产品型号：ZPD-2000

产品名称：电气阀门定位器

产品特点：ZPD―2000电气定位器实现电气转换的功能，用来控制气动直行程或角行程执行机构。定位器接收过程控制器或控制系统输出的电流信号（4―20mA）作为给定值，将这个电流信号转换为执行机构气室压力，使执行机构作相应的运动，直到阀门位置与给定值相对应，大大地提高了输出力，提高了动作速度和调节精度。

二、特点：

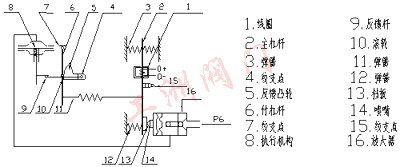

1）采用了不易堵塞，耗气量小的力平衡式放大器结构。
2）采用了随时都能方便快捷地清除被堵塞的气阻结构。
3）放大器放在产品内部，不易被腐蚀损坏。力平衡采用多回路，功率大，动作速度快，不易振荡，动作性能相当稳定。
4）在产品内部可进行量程调节，且调校简单方便。
5）较好的防振性。
6）具有良好的复合防爆性能。
由于线圈部件与接线盒采用可靠的防爆结构，各机构设计成组件化，所以该产品具备良好的复合防爆性能，I.高本质安全型（ExiaIIcT6）;d.隔爆型（ExdIIBT6）多种防爆功能。
7）调校简单，安装方便。

三、主要技术指标：

（1）基本误差：±1%（单位用）；±2%（双作用）
（2）回差：1%（单位用）；2%（双作用）
（3）死区：0.4%(单位用)；0.8%(双作用)
（4）额定行程：0―（10―100）mm。[角行程（转行程）0―（50°、75°、90°）]
（5）气源压力：0.14-0.55MPa
（6）输入信号：4-20mADC（标准型、常规产品）(4-12mA.DC、12-20mA.DC)（变型产品）
（7）输出压力：0.02-0.5MPa
（8）耗气量:单作用执行器450L/h(供气0.14MPa);双作用执行器:3600L/h(供气0.55Mpa)
（9）输出特性:线性,常规型；(等百分比、非线性、特殊性)
（10）环境温度:-35～+60℃ (本质安全型为-20～+60℃)
（11）相对湿度:5%～100%
（12）防暴(防护)型式(等级):隔爆型d(ExdIIBT6)；增安型e(ExeIIT6)；
本质安全型I （ExiaIICT6）
（13）输入阻抗：4-20mA.DC/300±10Ω（20℃时）;0-10mA.DC/1000±30Ω(20℃时)
（14）气源接口：M10×1，联接铜管为Φ6×1（标准型）
（15）电源接口：M22×1.5,电源接头口M22×1.5壹只
（16）外壳材料:铝合金喷涂工艺处理
（17）外形尺寸:203×160×105 (mm)(长×宽×高)
