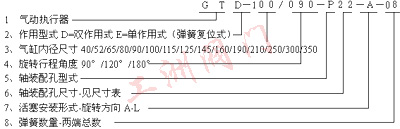

一、产品[气动执行器]的详细资料：

产品型号：GT

产品名称：气动执行器

产品特点：ARSOTA阿斯塔GT系列阀门气动装置是新研制的输出轴回转角为90°的部分回转型气动执行装置。它可以与球阀、蝶阀等阀门组合成气动阀门，也适用于需90°回转运动的其它机械装置。该产品通过配用电磁阀等附件可以完成开、关两位置的动作控制，以及连续动作控制（自动调节控制）的不同要求。用户可根据实际需要进行选择。

气动执行器的详细资料：

二、主要特点：

1、相同规格有双作用式、单作用式（弹簧复位）。
2、标准旋转轴角度可调节-5~+5℃范围。
3、所有滑动部件采用塑料轴承衬套、导向，保持最小摩擦力，并有效地抵抗磨损。
4、外壳表面阳极化电镀，防腐蚀保护；旋转轴镀硬质镍磷合金；螺丝、螺母为不锈钢。
5、单作用式弹簧预装在弹簧座内，很容易装配或增补弹簧数量。
6、连接、安装接口标准化模块设计，方便配装球阀、蝶阀、信号盒及控制附件。
7、可选择旋转方向顺时针旋转或逆时针旋转；两端调节螺丝可调节小于标定角度调整。
8、特殊的腐蚀环境可采用不锈钢外壳（请于ARSOTA阿斯塔气动联系）

三、主要参数：

	标准参数	特殊参数
基本设计	气动双活塞执行器型号GTD=双作用式。型号GTE=单作用式（有弹簧返回）。	三个位置执行器有两个特殊活塞。
制造特点	超宽面齿条（活塞）小齿轮传动技术。活塞及齿轮和壳体接触面有低磨擦材料制成的滑动轴承衬套、导向。单作用式有保险弹簧座。
采用标准	执行器与阀门连接：四个或八个螺栓孔符合标准DIN/ISO 5211，轴装配孔符合标准DIN 3337 。执行器与信号盒连接：GTD/GTE040+090通过转接板连接执行器与信号盒连接：符合VDI/VDE 3845	可供选择的装配轴孔有多种形状尺寸选择
零件材料	壳体：铝合金表面阳极化处理。端盖：铝合金表面喷塑处理。活塞/齿条：铝合金。密封O型圈：丁睛橡胶=NBR70。轴承垫圈/导环：塑料。	外壳与端盖：喷塑处理。特殊的腐蚀环境：可选不锈钢材料（请与我们联系）O型圈：氟橡胶
工作环境温度	-20~+90℃	-40~+160℃
回转角度	双作用式=90° 单作用式=90° 标准执行器旋转轴角度从两端可调节-5~+5℃	根据需要选择顺时针方向旋转或逆时针方向旋转。三个位置执行器有0-45-90°，0-60-120°，0-90-180°，0-120-240°
输出扭矩	3~10000Nm
空气压力	2~8bar，最大10bar。
附件	电磁阀、电气定位器、限位开关（有机械式、接近式）、气源处理三联件（有减压器、过滤器、油雾器）、手操机构。	调节角度和两位切断联锁装置

四、工作原理：

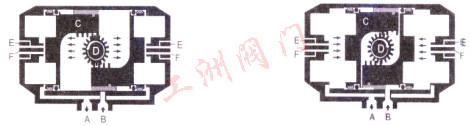

双作用式、
压缩空气从气口（B）进入气缸两活塞（C）之间中腔时，使两活塞分离向气缸两端方向移动，两端空气腔的空气通过气口（A）排出，同时使两活塞（C）的齿条同步带动输出轴（D）（齿轮）逆时针方向旋转90度。可以从两端调整微量角度，松动螺母（E）用内六角扳手拧动调节螺栓（F）调整所需角度，锁紧螺母（E）。反之压缩空气则从气口（A）进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口（B）排出，同时使两活塞（C）的齿条同步带动输出轴（D）（齿轮）顺时针方向旋转90度。

工作原理图

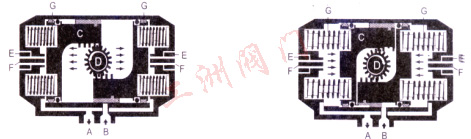

单作用式（弹簧复位）、
压缩空气从气口（B）进入气缸两活塞（C）之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口（A）排出，同时使两活塞（C）的齿条同步带动输出轴（D）（齿轮）逆时针的方向旋转90度。在压缩空气经过电磁阀换向后。气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口（B）排出，同时使两活塞（C）的齿条同步带动输出轴（D）（齿轮）顺时针方向旋转90度。可以从两端调整微量角度，松动螺母（E）用内六角扳手拧动调节螺栓（F）调整所需角度、锁紧螺母（E）。

工作原理图

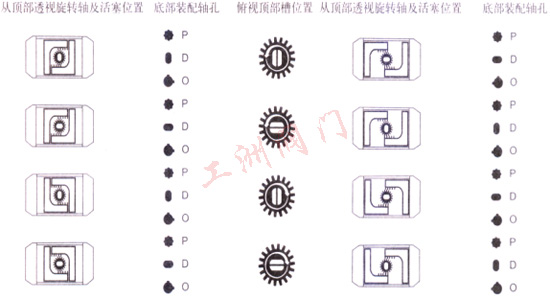

五、装配型式（选择交货状态）：

装配形式图

六、零配件表：

序号	名称	数量	序号	名称	数量
1	壳体	1	12	轴上O型圈	1
2	活塞	2	13	螺栓密封O型圈	1
3	旋转轴	1	14	活塞O型圈	1
4	端盖	2	15	端盖密封圈	2
5	弹簧/弹簧座	8-12	16	活塞导向环	2
6	下轴承	1	17	活塞轴瓦	2
7	弹性挡圈	1	18	端盖平垫圈	2
8	轴中垫圈	2	19	调节螺栓	2
9	上轴承	1	20	六角螺母	2
10	轴上平垫圈	1	21	六角螺栓	8
11	轴下O型圈	1	22
