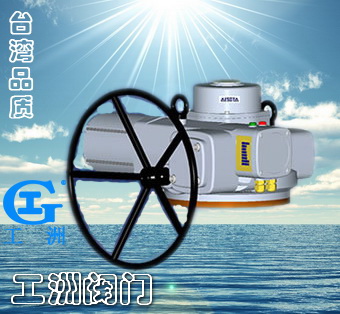

一、产品[多回转阀门电动装置]的详细资料： 产品型号：Z型 产品名称：多回转阀门电动装置 产品特点：多回转阀门电动装置，通称为Z型。适用于阀瓣做直线运动的阀门，如闸阀、截止阀、隔膜阀、水闸门等。用于阀门的开启、关闭或调节，是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。按使用环境分：Z为普通型；ZW为户外型；ZB为隔爆型；ZZ为整体型；ZT为整体调节型。 二、特点： 按输出作用力分：有转矩型和推力型。

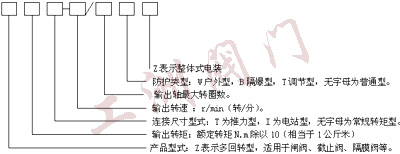

本产品的性能符合JB/T8528―1997《普通型阀门电动装置技术条件》的规定。防爆型的性能符合GB3836.1―2000《爆炸性环境用防爆电气设备通用要求》，GB3836.2―2000《爆炸性环境用防爆电气设备隔爆型电气设备“d”》及JB/T8529―1997《隔爆型阀门电动装置技术条件》的规定。并经国家防爆电气产品质量监督检验测试中心检定，取得了防爆合格证。 三、型号表示方法：
型号示例：
1.Z30I―18/50W表示输入转矩300N.m（30Kgf.m），电站型接口，输出转速18r/min（18转/分），最大转圈数50，户外型。
2.Z45T―24/120B表示转矩450N.m（45kgf.m），推力型接口，输出转速24r/min（24转/分），最大转圈数120，隔爆型。
3.Z120―24/80TZ：表示输出转矩1200N.m（120Kgf.m），输出转速24r/min，最大转圈数80圈，整体调节型。 四、工作环境和特点： 1.电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2.环境温度：-20～+60℃（特殊订货-60～+80℃）。
3.相对湿度：≤90%（25℃时）。
4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所 ；防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。（详见GB3836.1）
5. 防护等级：IP44～IP68 五 、主要技术参数： 注：如用户需要，本厂可提供其它的转速 六、订货须知： 1．请按型号表示方法写明型号,开、关向所需转矩必须分别说明,若不说明则按本厂规定提供。
2．环境具有爆炸性气体必须说明，并必须符合本说明书中防爆标志的规定。
3．请写明连接尺寸标准,阀杆直径及伸出长度,若连接尺寸与本说明书不符,可与本厂协商解决。
4．手轮顺时针旋转为关阀,如与此相反必须说明。
5．推力型的阀杆螺母螺纹一般由用户加工，本厂只加工一预制孔。若需本厂加工，请提供螺纹的尺寸。
6．本厂还可按用户要求,提供其他转速的电动装置。 相关产品： 回转式电动执行机构 PS电子式电动执行器 3810系列角行程电动执行器 防爆电动执行机构 直行程电动执行机构 直行程电动执行器 VA3000超小型直行程电动头 智能阀门定位器（机外型） 阀门定位器 PS电子式阀门执行机构 PS电子式执行机构 空气过滤减压阀 智能阀门定位器 部分回转阀门电动装置 多弹簧气动薄膜执行机构 电气阀门定位器 气动执行器 信号反馈开关 防爆限位开关 气动三联件 多回转阀门电动装置 |
|
