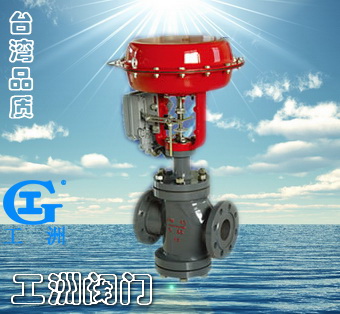

多弹簧气动薄膜执行机构

一、产品[多弹簧气动薄膜执行机构]的详细资料：

产品型号：ZHA（B）型

产品名称：多弹簧气动薄膜执行机构

产品特点：ZHA/B型多弹簧气动薄膜执行机构是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，具有受力均匀、稳定性好、尺寸小，重量轻等优点。

二、作用形式：

ZHA型：正作用，当信号压力增加时，阀杆部件向下移；
ZHB型：反作用，当信号压力增加时，阀杆部件向上移。

尺寸图

三、多弹簧气动薄膜执行机构主要参数：

型号
ZHA/B-11
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56
行程（mm）
10
10、16
16、25
40
40、60
100
有效面积（cm）
200
350
350
560
960
1600
D1（mm）
32
60
60
80
95
100
D2（mm）
/
80
80
105
122
130
n-d
/
2-Φ10
2-Φ10
4 -Φ12
4 -Φ14
4 -Φ18
M
M8
M8
M8
M12×1.25
M16×1.5
M20×1.5
S（ZHA/ZHB）mm
80/70
100/84
100/75
154/114
180/115
260/160
气源接口尺寸
M10×1
M12×1.25
M16×1.5
气源压力
0.14、0.25MPa
环境温度
-30~60oC
弹簧范围
0.02~0.10、0.04~0.10、0.08~0.24MPa

四、主要零件部件材料：

膜盖材质：HT200、1Cr18Ni9Ti
支架材质：HT200
膜片材质：丁腈橡胶夹增强涤纶织物
弹簧材质：60Si2Mn


五、多弹簧气动薄膜执行机构外形尺寸及重量：

型号
ZHA/B-11
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56
H（mm）
220
270
300
375
490
720
D（mm）
236
285
285
360
470
620
重量（Kg）
10
12
16
22
52
125

订货须知：
一、①多弹簧气动薄膜执行机构产品名称与型号②多弹簧气动薄膜执行机构口径③多弹簧气动薄膜执行机构是否带附件二、若已经由设计单位选定公司的多弹簧气动薄膜执行机构型号，请按多弹簧气动薄膜执行机构型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
