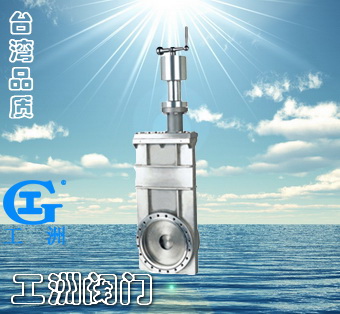

CC-A系列超高真空插板阀是通过手柄以螺杆传动推动钢球架运动,撑开阀板关闭,又靠弹簧力收拢阀板,打开后再退出的真空阀门。阀门适用于超高真空系统中接通或截止气流之用。 高真空系统中接通或截止气流之用。 适用的工作介质为洁净的空气和非腐蚀性气体。

主要技术性能

适用范围(Pa)
105~1.3x10-7
阀门漏率(Pa.L/S)
DN≤200为≤1.3x10-7
DN≥250为≤6.7x10-7
阀门烘烤温度(℃)

≤150(除传动装置外)

开阀时阀板两侧压力差(Pa)
≤2.7x103
阀板密封件
氟橡胶
轴封处密封件
不锈钢波纹管

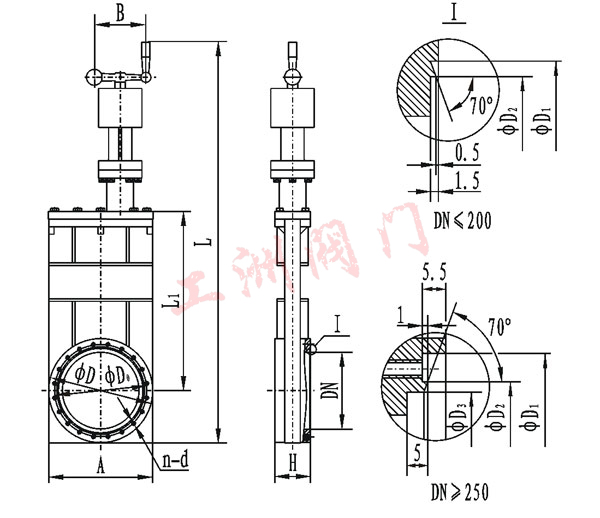

连接及外形尺寸

型号
通径(DN)
ΦD
ΦD0
ΦD1
ΦD2
ΦD3
H
A

n-d

L
L1
B
法兰标准
CC-50A
50
89
72.4
61.6
55.6
/
60
91
8-M8
493
165
80
GB/T6071
CC-63A
63
114
92.1
82.6
76.6
/
65
105
8-M8
547
190
80
CC-80A
80
130
110
99
93
/
65
130
16-M8
607
225
80
CC-100A
100
152
130.2
120.7
114.7
/
70
152
16-M8
660
267
100
CC-150A
150
202
181
171.5
165.5
/
70
202
20-M8
784
350
100
CC-200A
200
254
231.8
222.3
216.6
/
80
251
24-M8
882
426
100
CC-250A
250
314
288
308
275
271
85
300
24-M10
1146
570
130
JB5278
CC-300A
300
365
338
353
323
318
90
352
32-M10
1206
613
130
/



订货须知:
一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件 二、若已经由设计单位选定公司的ZRSF(H)型电子式三通电动调节阀型号,请按ZRSF(H)型电子式三通电动调节阀型号
