GD-J系列高真空挡板阀(又称角阀)是用于真空系统中用来切断或接通气流之用。传动部件采用螺杆传动升降阀板，动作轻巧、工作可靠。GD-J为角通型式,GD-S为带预抽口的三通型式。
适用的介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa) 2x105～1.3x10-4 阀门漏率(Pa.L/S) ≤1.3x10-6 介质温度（℃） -25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶) 安装位置 任意

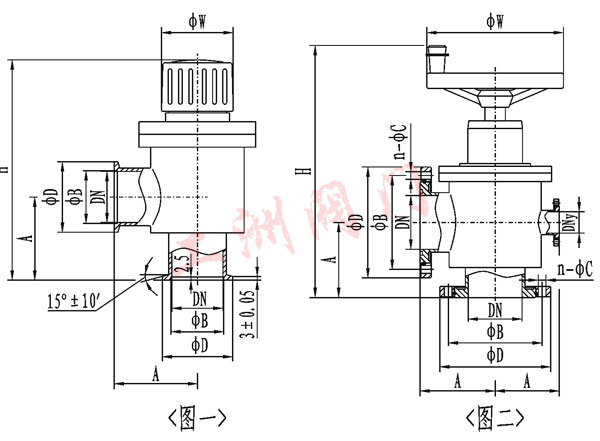

(图一)(KF)连接及外形尺寸

型号 通径(DN) ΦD ΦB H A ? ΦW 法兰标准 GD-J10/KF 10 30 12.2 122 30 ? 36 GB4982 GD-J16/KF 16 30 17.2 132 40 ? 36 GD-J25/KF 25 40 26.2 158 50 ? 50 GD-J40/KF 40 55 41.2 180 65 ? 56 GD-J50/KF 50 75 52.2 278 70 ? 100 /

(图二)活套法兰连接及外形尺寸

型号 通径(DN) ΦD ΦB H A ΦW n-ΦC DNy(预抽口) 法兰标准 GD-J50 50 110 90 278 70 100 4-Φ9 / GB/T6070 GD-J63 63 130 110 390 88 160 GD-J80 80 145 125 432 88 8-Φ9 GD-J100 100 165 145 460 108 GD-J(S)150 150 220 195 636 138 200 8-Φ11 DN40(GB4982) JB919 GD-J(S)160 160 225 200 636 138 ? GB/T6070 GD-J(S)200 200 285 260 788 200 12-Φ11 DN50(GB/T6070) GD-J(S)250 250 335 310 820 208 250 DN63(GB/T6070) GD-J(S)300 300 380 350 980 250 8-Φ14 DN80(GB/T6070) JB919

订货须知：
一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件 二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号
