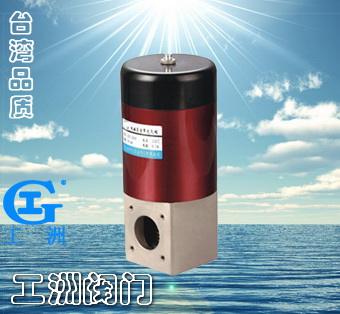

DDC-JQ系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。

注:快卸及活套法兰连接方式请参阅DDC-JQ-B系列电磁真空带充气阀(内有DN100规格).

主要技术性能

适用范围(Pa) 105～1x10-2 阀门漏率(Pa.L/S) ＜6.7x10-4 适用温度(℃) -25～+50 线圈温升(℃) ≤65 开闭时间(S) ≤3 电源电压(V/Hz) 220±10%/50 法兰标准 JB919

连接及外形尺寸

型号 通径(DN) ΦW ΦB H h bxb n-d 匹配机械泵型号 DDC-JQ16A 16 68 42 176 28 48x48 4-M5 2XZ-0.5/1 DDC-JQ25A 25 82 55 199 35 58x58 4-M6 2XZ-2/4 DDC-JQ32 32 92 64 226 40 68x68 4-M6 2XZ-4 DDC-JQ40 40 110 70 245 44 80x80 4-M6 2XZ-8 DDC-JQ50A 50 125 90 290 56 95x95 4-M8 2X-15 DDC-JQ65 65 135 105 320 65 115x115 4-M8 2X-30A DDC-JQ80 80 165 125 367 75 140x140 4-M8 2X-70A



订货须知：
一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件 二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号
