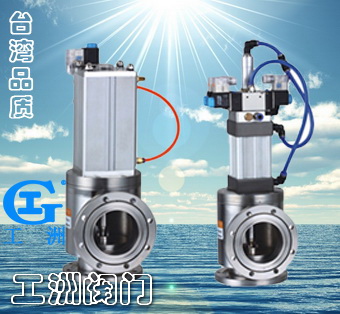

GDQ-J-A系列常闭型气动高真空挡板阀是通过电磁转向阀依靠压缩空气作为阀板启闭动力，在失去电源或压缩空气时，通径DN80以下的阀门将依靠弹簧力自动关闭阀门，DN100以上的阀门通过电磁阀组利用单向阀迅速关闭气缸原有的气源压力达到自动关闭阀门。从而达到真空系统中迅速切断气流之功能。GDQ-J型为角通型式，GDQ-S型为带预抽口的三通型式。
　　适用的工作介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa)	10⁵～1.3x10^-4
阀门漏率(Pa.L/S)	≤1.3x10^-6
介质温度（℃）	-25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶)
气源压力(MPa)	0.4～0.8
安装位置	DN＜300任意,DN≥300垂直
电源电压	标准出厂：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信号反馈	标准出厂：不带反馈信号特殊指定：磁性开关DC/AC5～240V

(图一)(KF)连接及外形尺寸

型号	通径(DN)	ΦD	ΦB	H	A	法兰标准
GDQ-J10A/KF	10	30	12.2	180	30	GB4982
GDQ-J16A/KF	16	30	17.2	180	40
GDQ-J25A/KF	25	40	26.2	200	50
GDQ-J40A/KF	40	55	41.2	210	65
GDQ-J50A/KF	50	75	52.2	276	70	/

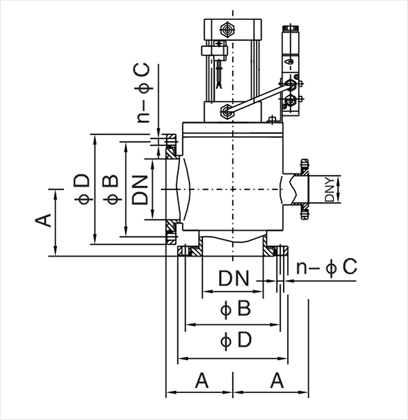

((图二)活套法兰连接及外形尺寸

型号	通径(DN)	ΦD	ΦB	H	A	n-ΦC	DNy(预抽口)	n-Mb	法兰标准
GDQ-J50A	50	110	90	276	70	4-Φ9	/	/	GB/T6070
GDQ-J63A	63	130	110	283	88	4-Φ9
GDQ-J80A	80	145	125	314	88	8-Φ9
GDQ-J100A	100	165	145	338	108	8-Φ9
GDQ-J125A	125	200	175	424	128	8-Φ11
GDQ-J(S)150A	150	220	195	482	138		DN40(GB4982)		JB919
GDQ-J(S)160A	160	225	200	482	138		DN40(GB4982)		GB/T6070
GDQ-J(S)200A	200	285	260	620	200	12-Φ11	DN50(GB/T6070)
GDQ-J(S)250A	250	335	310	655	208	12-Φ11	DN63(GB/T6070)
GDQ-J(S)300A	300	380	350	783	250	8-Φ14	DN80(GB/T6070)		JB919
GDQ-J(S)320A	320	425	395	789	250	12-Φ14	DN80(GB/T6070)		GB/T6070
GDQ-J(S)400A	400	510	480	1210	330	16-Φ14	DN100(GB/T6070)	16-M12	GB/T6070
GDQ-J(S)400A	400	500	465	1210	330		DN100(GB/T6070)	8-M16	JB919
GDQ-J(S)500A	500	610	580	1270	360		DN125(GB/T6070)	16-M10	GB/T6070
GDQ-J(S)600A	600	710	670	1562	450	12-Φ21	DN160(GB/T6070)	12-M18	JB919
GDQ-J(S)630A	630	750	720	1562	450	20-Φ14	DN160(GB/T6070)	20-M10	GB/T6070
GDQ-J(S)800A	800	920	890	1900	520	24-Φ14	DN200(GB/T6070)	24-M10	GB/T6070

注：采用JB919法兰连接标准，其侧口同样为GB/T6070标准

订货须知：
一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号
