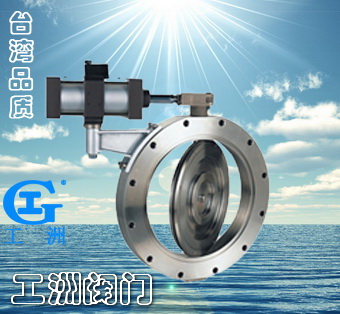

GIQ-A系列气动高真空蝶阀适用于高真空系统中用来接通或截止气流之用。该阀以压缩空气为动力,通过电磁换向阀改变气路方向,执行气缸推动,使固定在转动轴上的阀板旋转90°实现阀门的开启和关闭。 适用的工作介质为空气和非腐蚀性气体。

主要技术性能

适用范围(Pa)
2x105~1.3x10-5
阀门漏率(Pa.L/S)
≤1.3x10-6
介质温度(℃)

-25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)

气源压力(MPa)
0.4~0.6
法兰标准
GB/T6070
安装位置
任意
电源电压
标准出厂:AC220V/50Hz
特殊指定:AC110V;DC24V;DC12V等
信号反馈
标准出厂:不带反馈信号
特殊指定:磁性开关DV/AC5~240V

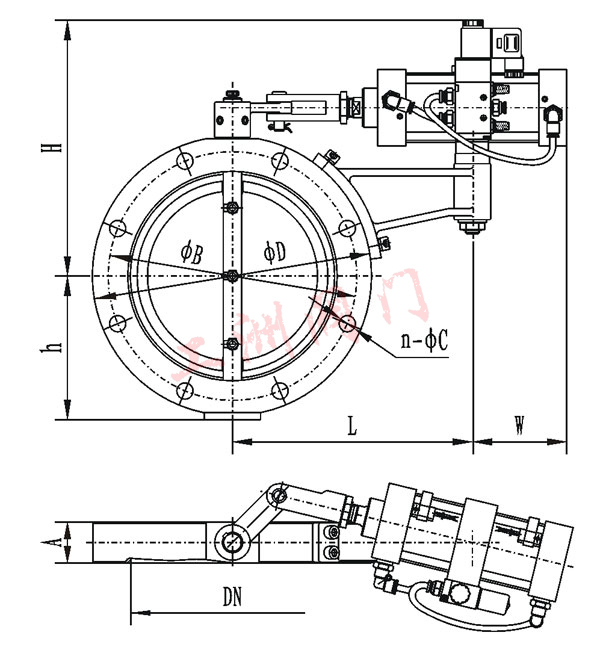

连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
H
h
A
L
W
n-ΦC
GIQ-50A
50
110
90
162
55
26
160
62
4-Φ9
GIQ-63A
63
130
110
172
66
32
180
81
GIQ-80A
80
145
125
178
74
8-Φ9
GIQ-100A
100
165
145
187
84
8-Φ12
GIQ-125A
125
200
175
208
102
35
207
86
GIQ-150A
150
225
200
220
114
GIQ-200A
200
285
260
256
146
45
236
100
12-Φ11
GIQ-250A
250
335
310
282
173
50
GIQ-300A
300
425
395
350
216
55
280
118
12-Φ14
GIQ-400A
400
510
480
392
259
60
304
130
16-Φ14
GIQ-500A
500
600
565
440
312
80
350
175
12-Φ18
GIQ-600A
600
710
670
525
366
100
360
212
12-Φ21
GIQ-800A
800
920
880
690
473
130
520
268
20-Φ21
注:通径DN≥500法兰连接为JB919标准.
