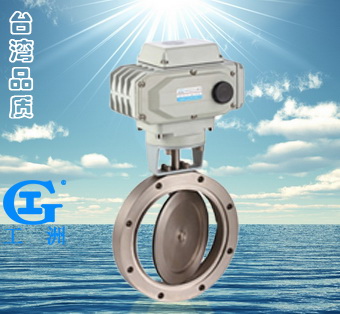

电动高真空蝶阀GID系列



GID系列电动高真空蝶阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号，来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。 适用的工作介质为空气和非腐蚀性气体。

主要技术性能

适用范围(Pa)
105～1.3x10-5
阀门漏率(Pa.L/S)
≤1.3x10-4
开闭时间(S)
DN≤63 20；80≤DN≤200 30； DN≥250 48
介质温度（℃）

-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)

法兰标准
JB919
安装位置
任意
控制电路

标准出厂：AC220V/50Hz开关型
特殊指定：AC380V；DC24V开关型
4～20mA DC

信号反馈
标准出厂：带无源触点型
特殊指定：4～20mA DC调节型

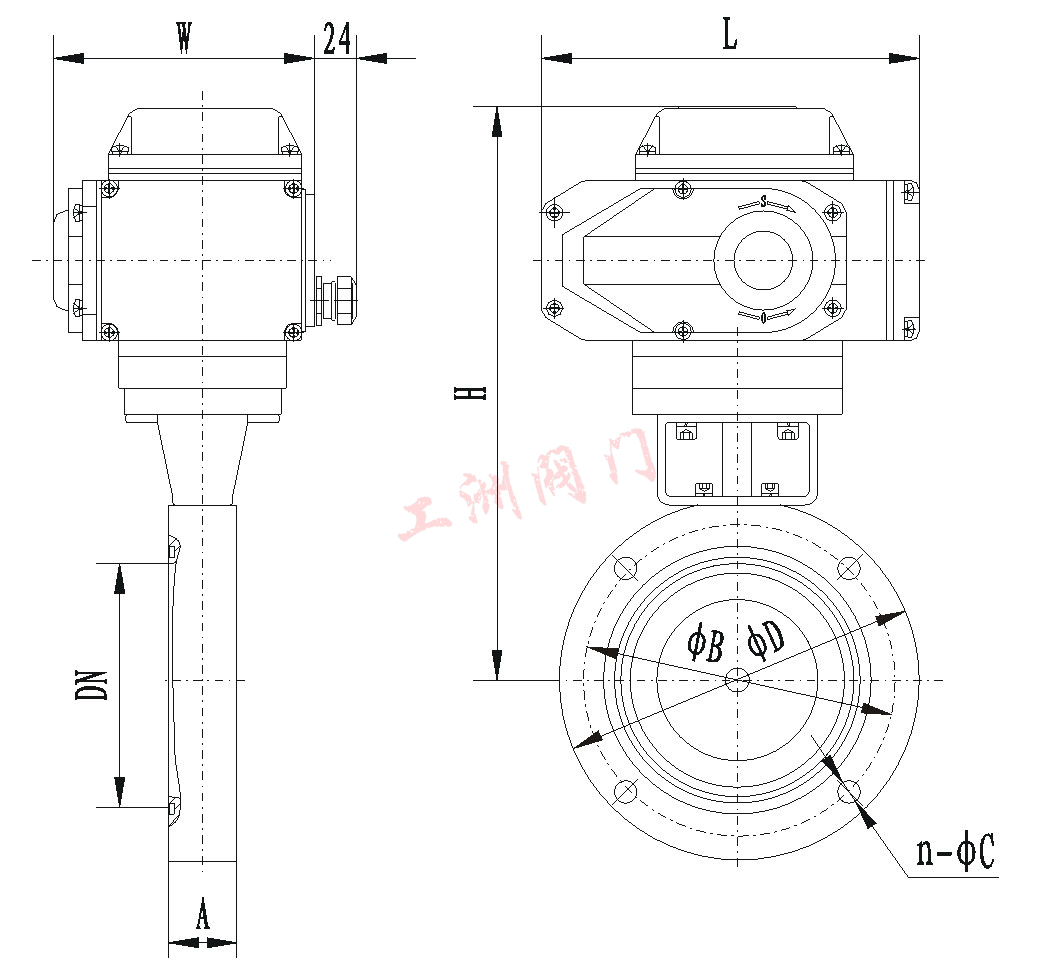

连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
H
A
L
W
n-ΦC
GID-25
25
70
55
177
22
160
113
4-Φ7
GID-32
32
78
64
182
GID-40
40
85
70
186
GID-63
63
130
110
229
26
4-Φ9
GID-80
80
145
125
273
30
196
121
GID-100
100
170
145
285
4-Φ12
GID-125
125
195
170
299
35
GID-150
150
220
195
368
255
158
8-Φ12
GID-200
200
275
250
394
40
GID-250
250
330
300
426
45
GID-300
300
380
350
449
55
8-Φ14
GID-400
400
500
465
538
60
310
207
8-Φ18
注:GID-63法兰连接为GB/T6070标准



订货须知：
一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件 二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号
