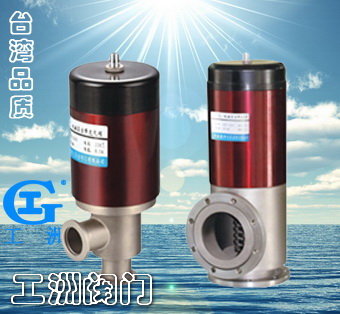

DDC-JQ-B系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa) 105～1x10-2 阀门漏率(Pa.L/S) ＜6.7x10-4 适用温度(℃) -25～+50 线圈温升(℃) ≤65 开闭时间(S) ≤3 电源电压(V/Hz) 220±10%/50

连接及外形尺寸

型号 通径(DN) ΦW ΦD ΦB H A n-d 法兰标准 DDC-JQ16B 16 68 30 17.2 191 40 / GB4982 DDC-JQ25B 25 82 40 26.2 202 50 DDC-JQ32B 32 92 55 41.2 244 50 DDC-JQ40B 40 110 55 41.2 275 65 DDC-JQ50B 50 125 110 90 314 80 4-Φ9 GB/T6070 DDC-JQ65B 65 135 130 110 343 88 4-Φ9 DDC-JQ80B 80 135 145 125 387 95 4-Φ9 DDC-JQ100B 100 165 165 145 399 108 8-Φ9



订货须知：
一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件 二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号
